TRACON ESPD2+3-40-1+1P - T2+T3 AC típusú túlfeszültséglevezető, egybeépített Uc:275V; In:20kA; Imax40kA; Uoc:10kV; Up:1,3/1,5kV; 1+1P

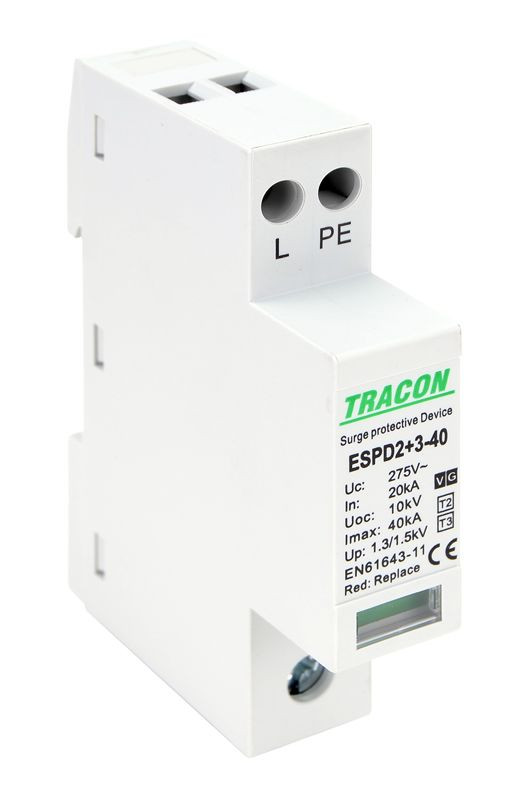

TRACON ESPD2+3-40-1+1P túlfeszültséglevezető

A TRACON ESPD2+3-40-1+1P egy T2+T3 AC típusú, egybeépített túlfeszültséglevezető, amelyet kifejezetten 1+1 pólusú hálózatok túlfeszültség-védelmére terveztek. Kompakt kialakítása lehetővé teszi, hogy lakossági, kisebb kereskedelmi vagy ipari elosztótáblákban is könnyen elhelyezhető legyen.

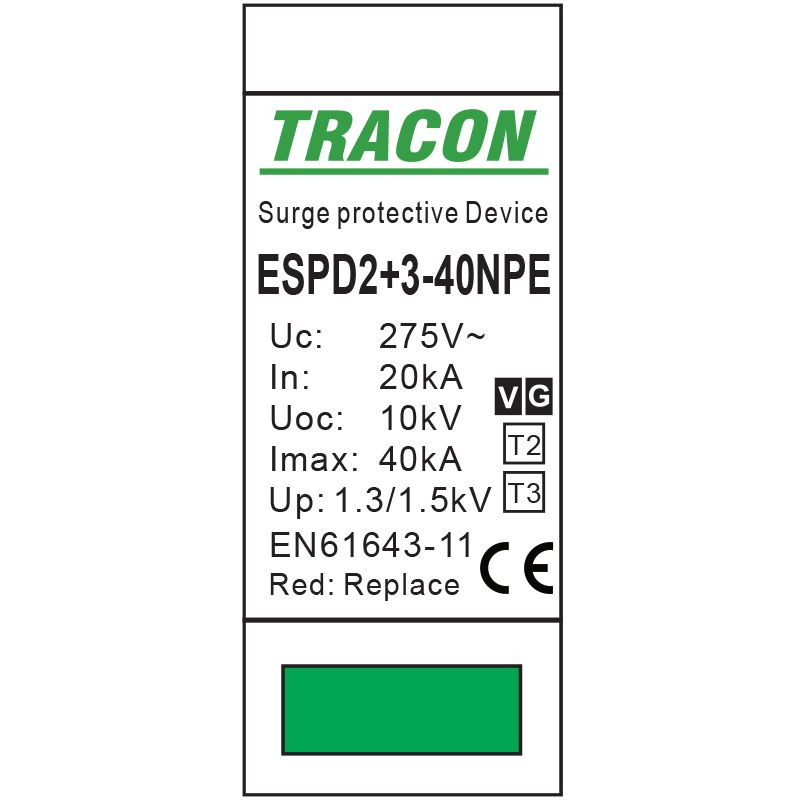

Főbb műszaki jellemzők

• Típus: T2+T3 AC túlfeszültséglevezető
• Kialakítás: egybeépített, 1+1P
• Névleges feszültség (Uc): 275 V
• Névleges levezetőáram (In): 20 kA
• Maximális levezetőáram (Imax): 40 kA
• Üresjárási vizsgáló feszültség (Uoc): 10 kV
• Védelmi szint (Up): 1,3 / 1,5 kV

Ezek a paraméterek biztosítják, hogy a készülék hatékonyan korlátozza a hálózaton megjelenő túlfeszültségek csúcsértékét, ezzel csökkentve a csatlakoztatott készülékek szigetelésére és elektronikájára jutó igénybevételt.

Alkalmazási terület és előnyök

A TRACON ESPD2+3-40-1+1P ideális választás fő- vagy al-elosztókban olyan helyeken, ahol a villámcsapás közeli hatása vagy a kapcsolási műveletek miatt túlfeszültségek léphetnek fel. A T2+T3 kombináció révén egyetlen készülékben biztosítható a finom- és középfokú védelem, így egyszerűbbé válik a rendszer tervezése és kivitelezése.

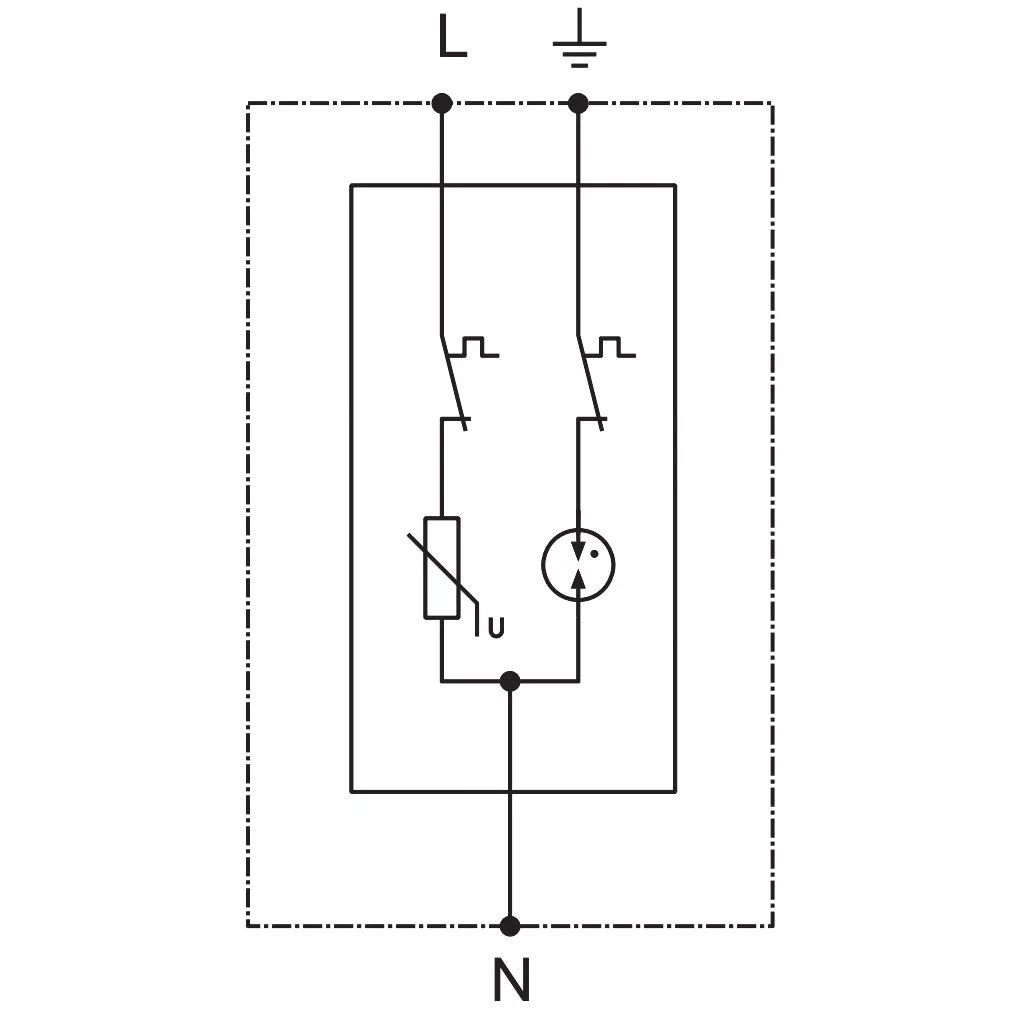

Az 1+1P kialakítás kifejezetten TN-C-S vagy TT rendszerekhez illeszkedő megoldás, ahol a fázis és a közös vagy földelt vezető védelme szükséges. A viszonylag alacsony, 1,3/1,5 kV-os védelmi szint segít mérsékelni a berendezésekre jutó feszültségcsúcsokat, ami hozzájárulhat az élettartamuk növeléséhez.

Beépítés és rendszerbe illesztés

A készülék szabványos elosztószekrényekben alkalmazható, a túlfeszültség-védelmi rendszer részeként. A T2+T3 osztályú védelem jellemzően a főelosztóban vagy ahhoz közel kerül elhelyezésre, így már a betáplálási pontnál csökkenti a túlfeszültségek hatását. A megfelelő keresztmetszetű vezetékek, a rövid és közvetlen földelési út, valamint a vonatkozó szabványok szerinti bekötés elengedhetetlen a hatékony működéshez.

A TRACON ESPD2+3-40-1+1P alkalmazásával a túlfeszültség-védelem strukturáltan építhető fel, és jól illeszthető más védelmi fokozatokhoz is. Így átlátható, karbantartható rendszer alakítható ki, amely az elektromos hálózat megbízhatóságát támogatja.

Felhasználási környezet

A készülék tipikusan családi házak, kisebb társasházak, üzlethelyiségek, irodák vagy kisebb ipari létesítmények elosztóiban kaphat helyet, ahol a hálózatra kapcsolt készülékek védelme kiemelten fontos. A megfelelően megtervezett túlfeszültség-védelmi rendszer részeként a TRACON ESPD2+3-40-1+1P hozzájárulhat az elektromos infrastruktúra üzembiztonságához és a nem várt feszültségcsúcsok hatásainak mérsékléséhez.
