TRACON ESPD2+3-40-3+1P - T2+T3 AC típusú túlfeszültséglevezető, egybeépített Uc:275V; In:20kA; Imax40kA; Uoc:10kV; Up:1,3/1,5kV; 3+1P

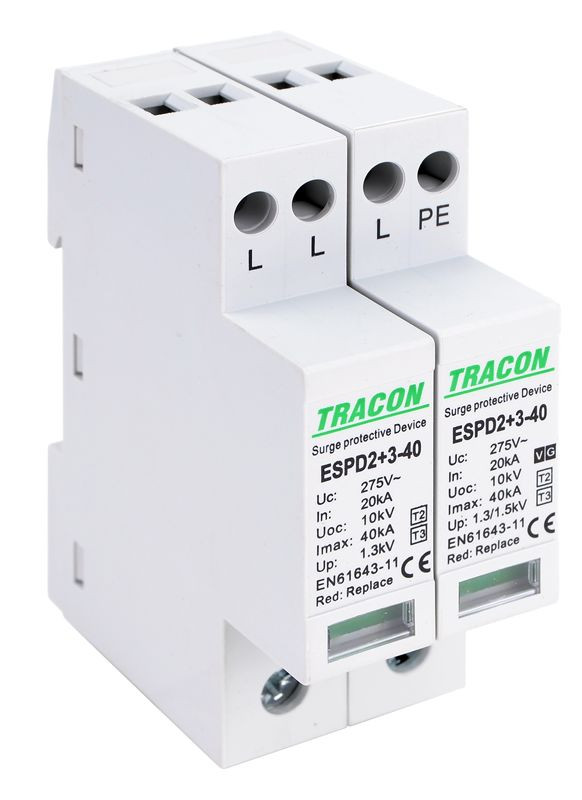

TRACON ESPD2+3-40-3+1P túlfeszültséglevezető

A TRACON ESPD2+3-40-3+1P egy T2+T3 AC típusú, egybeépített túlfeszültséglevezető, amelyet 3+1 pólusú hálózatok védelmére terveztek. Megbízható védelmet biztosít villámcsapás okozta indukált túlfeszültségek és kapcsolási zavarok ellen, így segít megóvni az érzékeny elektromos és elektronikus készülékeket.

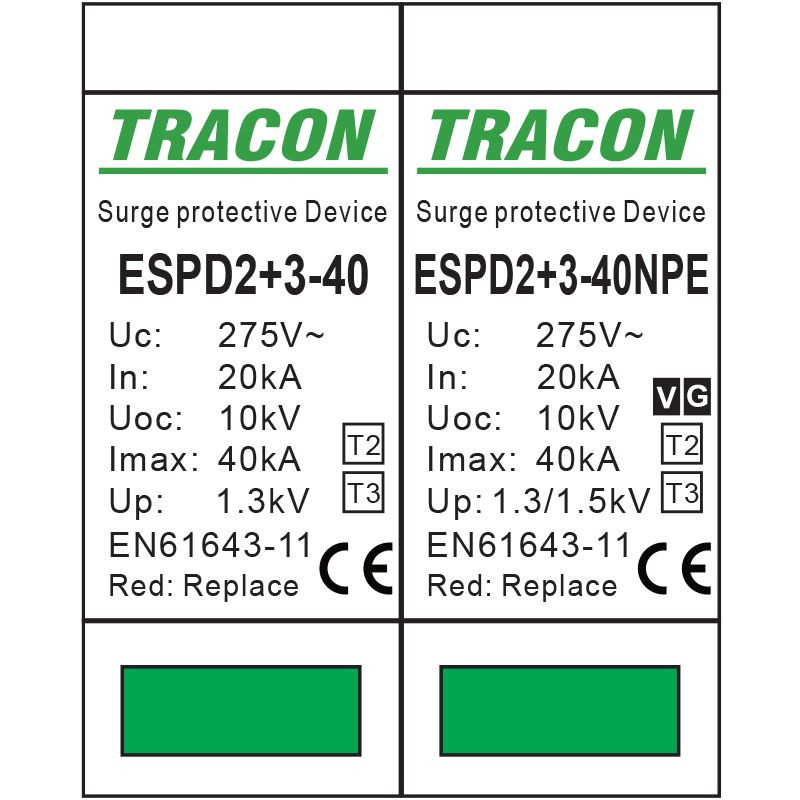

Főbb műszaki jellemzők

• Típus: T2+T3 AC túlfeszültséglevezető, egybeépített kivitel
• Pólusszám: 3+1P
• Névleges hálózati feszültség (Uc): 275 V AC
• Névleges levezető áram (In): 20 kA
• Maximális levezető áram (Imax): 40 kA
• Üresjárási vizsgáló feszültség (Uoc): 10 kV
• Védelmi szint (Up): 1,3 / 1,5 kV

Ezek a paraméterek jól kiegyensúlyozott védelmet biztosítanak a legtöbb általános épületvillamossági alkalmazás számára, ahol fontos a fogyasztók és a vezérlőelektronika hosszú távú üzembiztonsága.

Alkalmazási területek

A készülék elsősorban kisfeszültségű elosztótáblákban használható, ahol a T2+T3 kombinált védelem előnyös, például:

• családi házak fő- és al-elosztói
• társasházi lépcsőházi elosztók
• kisebb irodai és kereskedelmi létesítmények
• kisebb ipari vezérlőszekrények, gépészeti elosztók

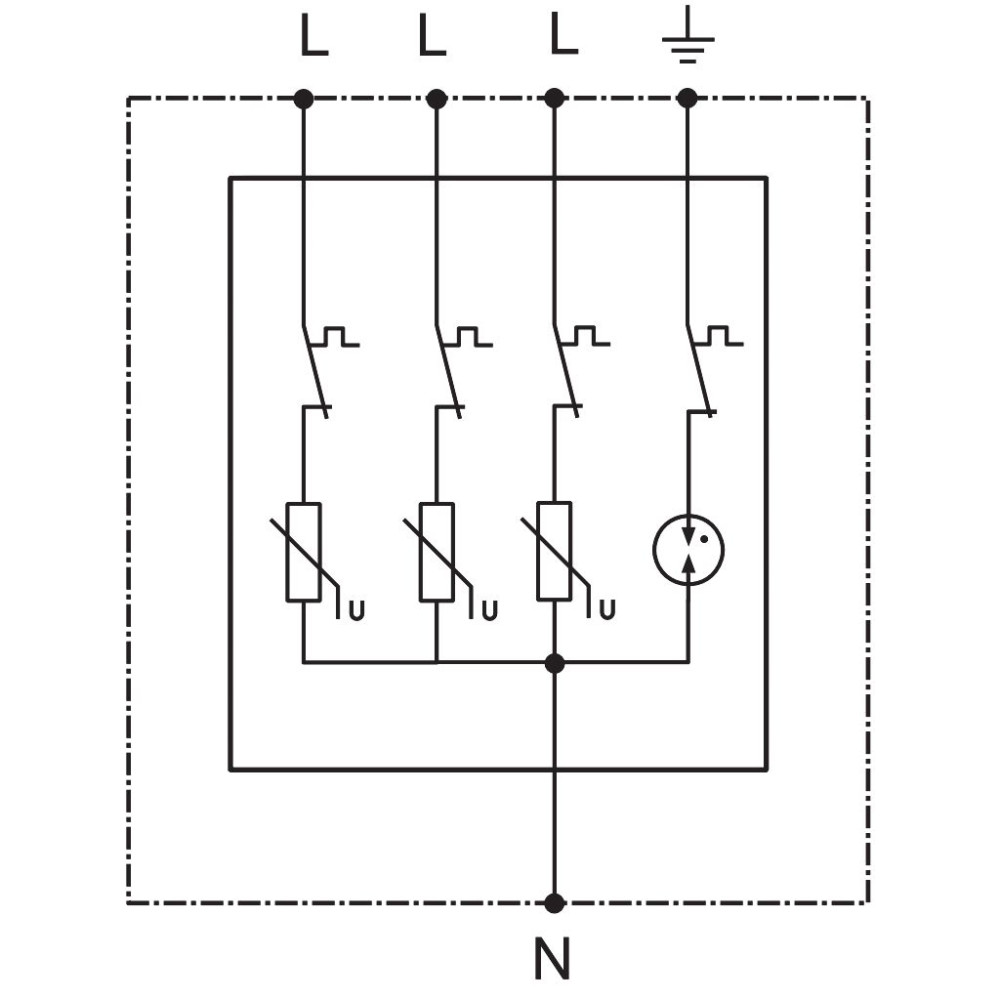

A 3+1 pólusú kialakítás lehetővé teszi TN-S, TN-C-S vagy hasonló rendszerű hálózatok védelmét, ahol a fázisok és a nulla vezető is túlfeszültség-védelem alatt áll.

Előnyök és felhasználói szempontok

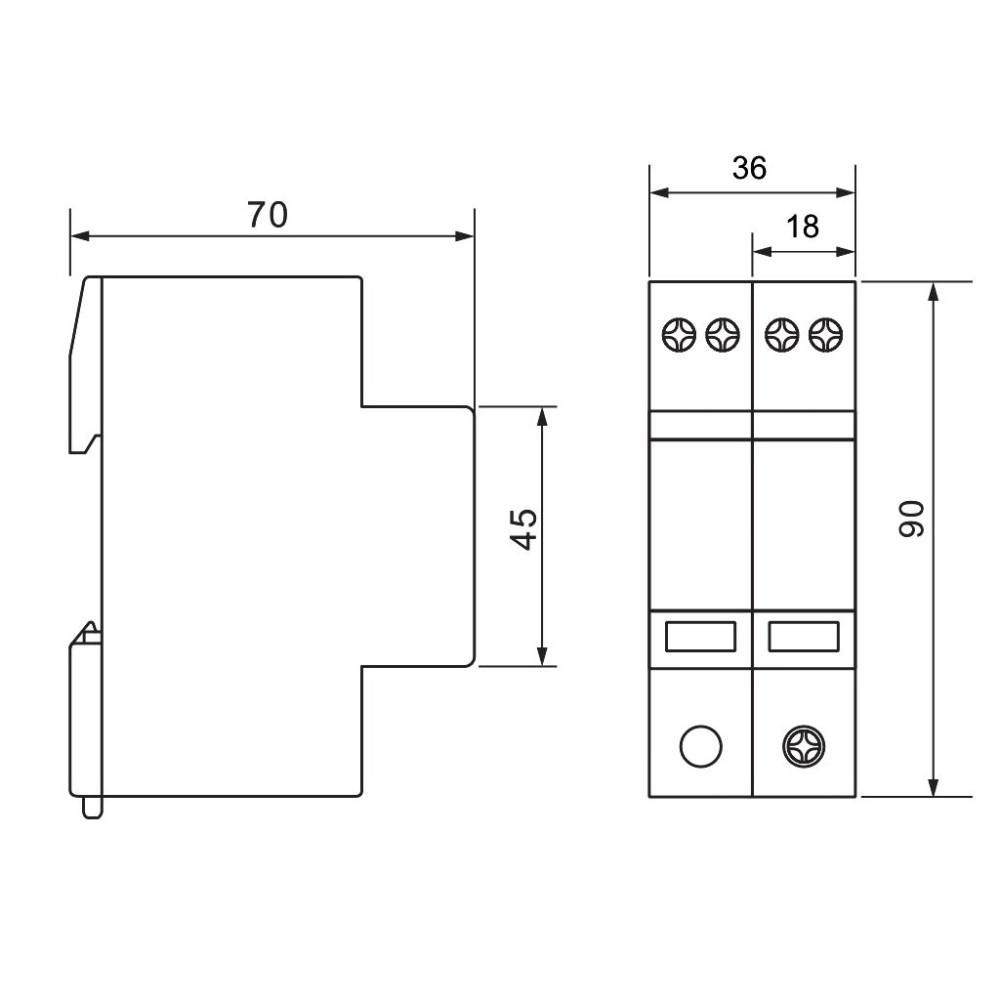

A TRACON ESPD2+3-40-3+1P kompakt, DIN-sínre szerelhető kivitele megkönnyíti a beépítést a meglévő elosztószekrényekbe. A kombinált T2+T3 védelemnek köszönhetően egyetlen készülék képes kezelni a közepes energiájú villámindukált túlfeszültségeket és a finomabb, készülék-közeli védelmet igénylő zavarokat is.

Megfelelő kiválasztás és szakszerű szerelés mellett hozzájárul a csatlakoztatott fogyasztók élettartamának növeléséhez, valamint a váratlan leállások és meghibásodások kockázatának csökkentéséhez.

Beépítési és biztonsági szempontok

A készülék kisfeszültségű elosztótáblákba történő beépítésre készült, szabványos sínrendszerre rögzíthető. A megfelelő védelmi szint és hálózati kompatibilitás érdekében a kiválasztást és bekötést villamos szakembernek kell elvégeznie, figyelembe véve a hálózati rendszer kialakítását, a várható túlfeszültségi szinteket és az érvényes szabványokat.

A TRACON ESPD2+3-40-3+1P alkalmazásával a túlfeszültség-védelem fontos eleme valósítható meg a teljes villamos rendszerben, különösen akkor, ha más védelmi fokozatokkal együtt, átgondolt védelmi koncepció részeként kerül beépítésre.
