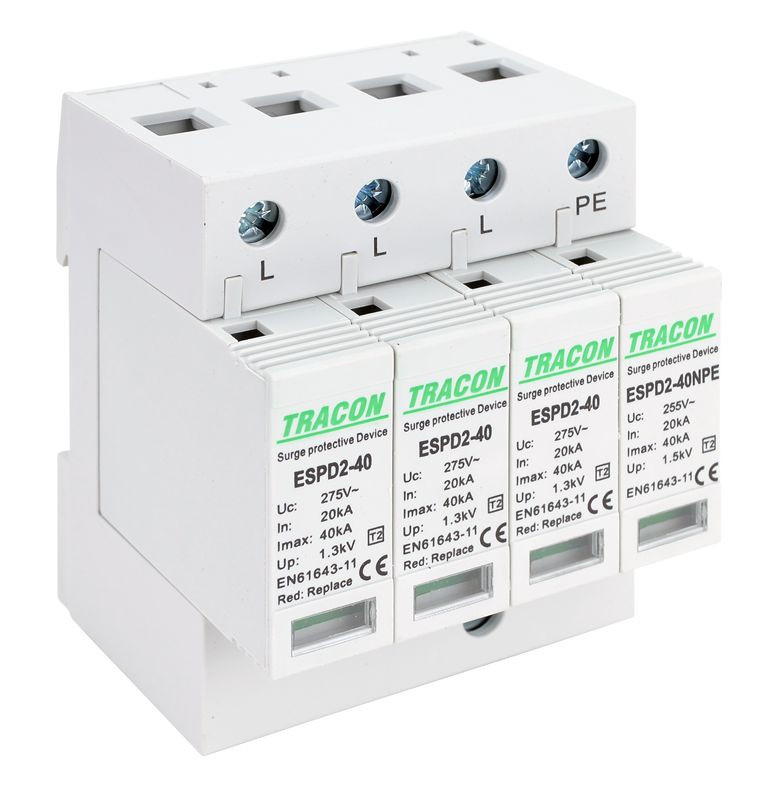

TRACON ESPD2-40-3+1P T2 AC túlfeszültség-levezető
A TRACON ESPD2-40-3+1P egy T2 AC típusú túlfeszültség-levezető, amelyet kifejezetten háromfázisú, nullavezetős (3+1P) hálózatok védelmére terveztek. Célja, hogy a kapcsolási műveletekből vagy közeli villámtevékenységből származó túlfeszültség-impulzusokat biztonságosan levezesse, ezzel csökkentve a villamos berendezések terhelését és hozzájárulva azok hosszabb élettartamához.

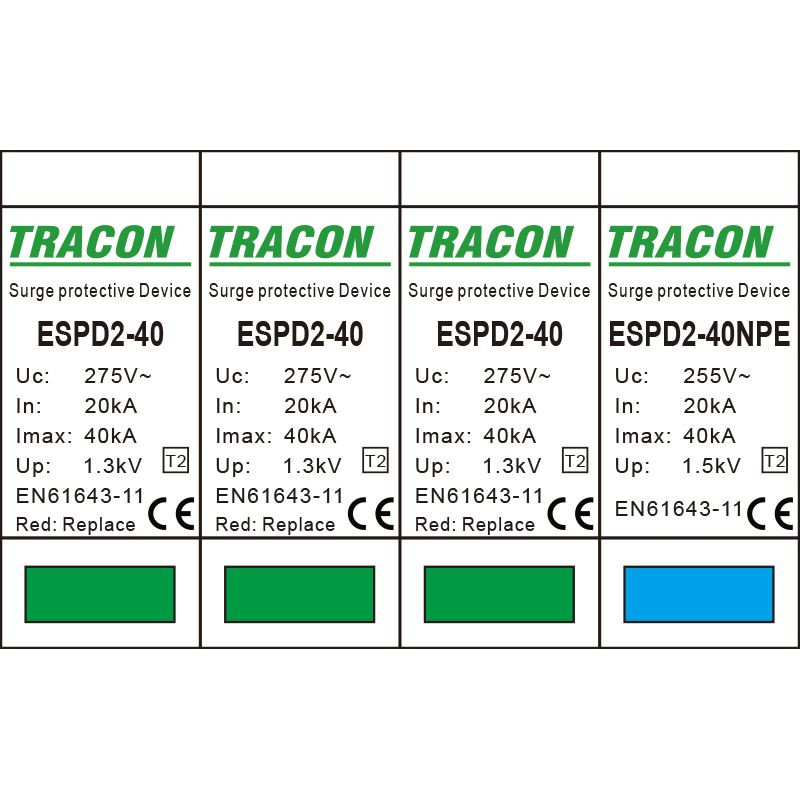

Fő műszaki jellemzők
- Típus: T2 AC túlfeszültség-levezető
- Kivitel: 3+1P (három fázis + N)
- Névleges üzemi feszültség (Uc): 275/255 V
- Névleges levezető áram (In): 20 kA
- Maximális levezető áram (Imax): 40 kA
- Védelmi szint (Up): 1,3/1,5 kV
- Cserélhető betétes kialakítás
Előnyök és alkalmazási terület
A készülék feladata, hogy a hálózatra jutó túlfeszültség csúcsokat olyan szintre korlátozza, amelyet a csatlakoztatott fogyasztók jellemzően jobban elviselnek. A 20 kA névleges és 40 kA maximális levezető áram biztosítja, hogy a készülék jelentős energia-tartalmú impulzusok kezelésére is alkalmas legyen, a megadott határokon belül.
A 3+1P kialakítás háromfázisú rendszerekben, N vezetővel ellátott elosztótáblákban teszi praktikussá az alkalmazást, például családi házak, kisebb ipari létesítmények vagy kereskedelmi ingatlanok fő- vagy al-elosztóiban. A T2 osztály jellemzően a másodlagos védelem szerepét tölti be, olyan helyeken, ahol a hálózat már rendelkezik megfelelő előtétvédelemmel.
Cserélhető betétes felépítés
A TRACON ESPD2-40-3+1P cserélhető betéttel rendelkezik, ami megkönnyíti a karbantartást. Meghibásodás vagy elhasználódás esetén elegendő a betétet cserélni, nem szükséges az egész készüléket kiszerelni. Ez csökkentheti a leállási időt és egyszerűsíti a szervizelést.
A moduláris kialakítás lehetővé teszi, hogy a védelmi elemeket az elosztószekrényben áttekinthetően, szabványos sínre szerelve lehessen elhelyezni, így jól illeszkedik a legtöbb korszerű elosztórendszerhez.
Beépítési szempontok
A termék villamos elosztótáblába történő szerelésre készült. A megfelelő védelem érdekében fontos a gyártói bekötési ajánlások, a vonatkozó szabványok és az adott hálózati környezet követelményeinek betartása. A beépítést minden esetben szakképzett villanyszerelőnek kell elvégeznie.
A TRACON ESPD2-40-3+1P műszaki paraméterei és 3+1P kialakítása révén jól illeszkedik olyan rendszerekbe, ahol a túlfeszültség elleni védelem szerves része az energiaelosztás biztonságának és üzembiztosságának.
