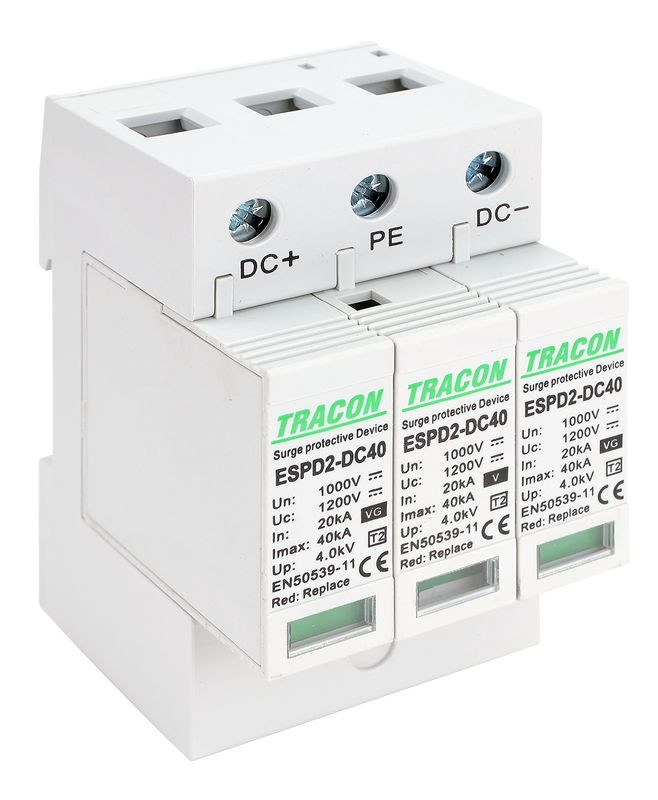

TRACON ESPD2-DC40-1000 - T2 DC típusú túlfeszültség levezető, cserélhető betéttel Ucpv: 1200V; In:20kA; Imax:40kA; Up:4kV

Termékleírás

A TRACON ESPD2-DC40-1000 T2 DC típusú túlfeszültség levezető megbízható védelmet nyújt egyenáramú hálózatok – például napelemes (PV) rendszerek – számára. Úgy tervezték, hogy a kapcsolási műveletek, villámtevékenység vagy hálózati zavarok miatt kialakuló túlfeszültségeket biztonságosan levezesse, ezzel csökkentve a csatlakoztatott berendezések meghibásodásának kockázatát.

A készülék legfeljebb 1200 V DC (Ucpv) névleges feszültségű rendszerekben alkalmazható. 20 kA névleges kisülőáram (In) és 40 kA maximális kisülőáram (Imax) értéke biztosítja, hogy a levezető a jellemző túlfeszültség impulzusokat hatékonyan kezelje. A 4 kV maximális védelmi szint (Up) hozzájárul a rendszer szigetelési koordinációjához, és segít a csatlakoztatott DC oldali eszközök feszültségterhelésének korlátozásában.

Főbb jellemzők és előnyök

• T2 DC túlfeszültség levezető: középfokú védelemre alkalmas, jellemzően T1 fokozat utáni finomvédelemként, illetve önállóan olyan helyeken, ahol közvetlen villámcsapás nem várható.
• Ucpv: 1200 V DC: alkalmas magasabb feszültségszintű DC rendszerek – például több sztringet sorba kapcsoló PV mezők – védelmére.
• In: 20 kA, Imax: 40 kA: a jellemző impulzusterhelések kezelésére méretezve, hozzájárulva a hosszú távú, stabil működéshez.
• Up: 4 kV védelmi szint: a túlfeszültség korlátozásával segíti a DC oldali berendezések – például inverterek, sztringdobozok, vezérlőegységek – szigetelésének védelmét.
• Cserélhető betét: a moduláris kialakítás lehetővé teszi a betét gyors cseréjét a teljes készülék bontása nélkül, ami lerövidíti a karbantartási időt és csökkentheti az üzemszünetet.

Alkalmazási területek

A TRACON ESPD2-DC40-1000 elsősorban DC oldali túlfeszültség-védelemre szolgál az energiaelosztás területén. Tipikus felhasználási pontjai:

• napelemes rendszerek DC elosztó- és sztringdobozai,
• inverter DC bemenete előtti védelem,
• egyéb egyenáramú táplálású ipari berendezések DC oldali védelme.

A készülék beépítésekor javasolt a vonatkozó szabványok és a rendszertervező előírásainak betartása, különös tekintettel a vezeték keresztmetszetére, a földelési rendszer kialakítására és a védőtávolságokra.

Megbízható védelem DC rendszerekhez

A TRACON ESPD2-DC40-1000 kialakítása a gyakorlatban bevált T2-es DC túlfeszültség levezetők műszaki elveit követi. A cserélhető betétnek köszönhetően a termék hosszú távon is gazdaságosan üzemeltethető, mivel túlfeszültség esemény után elegendő a betétet cserélni, a komplett készülék helyett. Ez különösen olyan létesítményekben előnyös, ahol a folyamatos rendelkezésre állás kiemelt szempont.

A termék alkalmazásával a DC oldali túlfeszültségek hatása csökkenthető, ami hozzájárulhat a karbantartási igény mérsékléséhez és a csatlakoztatott berendezések élettartamának növeléséhez. A TRACON ESPD2-DC40-1000 így jól illeszkedik korszerű energiaelosztó és napelemes rendszerek DC túlfeszültség-védelmi koncepciójába.
