TRACON ESPD2-DC40-600V - T2 DC típusú V túlfeszültség levezető betét 600V Ucpv: 800V; In:20kA; Imax:40kA; Up:2,6kV; Var

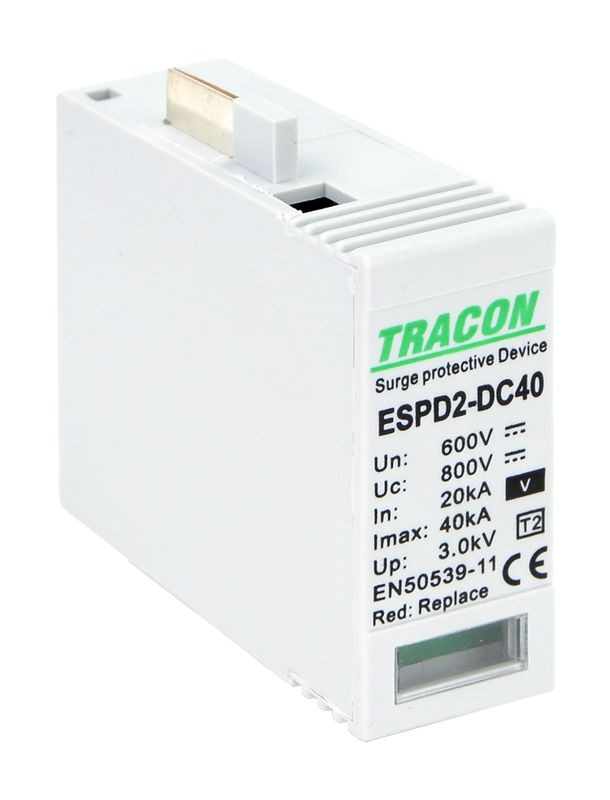

TRACON ESPD2-DC40-600V T2 DC túlfeszültség-levezető betét

A TRACON ESPD2-DC40-600V egy T2 típusú DC túlfeszültség-levezető betét, amelyet kifejezetten egyenáramú energiaelosztó rendszerek – például napelemes stringek és DC elosztószekrények – védelmére terveztek. Célja, hogy korlátozza a túlfeszültségek hatását, ezzel segítve a csatlakoztatott berendezések élettartamának és üzembiztonságának megőrzését.

Főbb műszaki jellemzők

• Típus: T2 DC túlfeszültség-levezető betét
• Névleges feszültség: 600 V DC
• Ucpv: 800 V
• Névleges levezető áram (In): 20 kA
• Maximális levezető áram (Imax): 40 kA
• Védelmi szint (Up): 2,6 kV
• Kivitel: cserélhető betét (Var technológia)

A 20 kA névleges és 40 kA maximális levezető áram biztosítja, hogy a betét jelentős túlfeszültség-impulzusokat is képes kezelni a megadott műszaki határokon belül. A 2,6 kV-os védelmi szint segít a DC oldali berendezések túlfeszültség elleni védelmében, miközben a rendszer üzemszerű működése fenntartható.

Előnyök és felhasználási terület

Megbízható védelem DC rendszerekhez

Az ESPD2-DC40-600V betét olyan DC alkalmazásokhoz ajánlott, ahol a túlfeszültségek kockázata számottevő – például kültéri napelemes rendszerekben vagy hosszabb DC kábelezéseknél. A T2 osztályú kialakítás a jellemző kapcsolási és indukált túlfeszültségek csillapítására szolgál, hozzájárulva a rendszer stabil működéséhez.

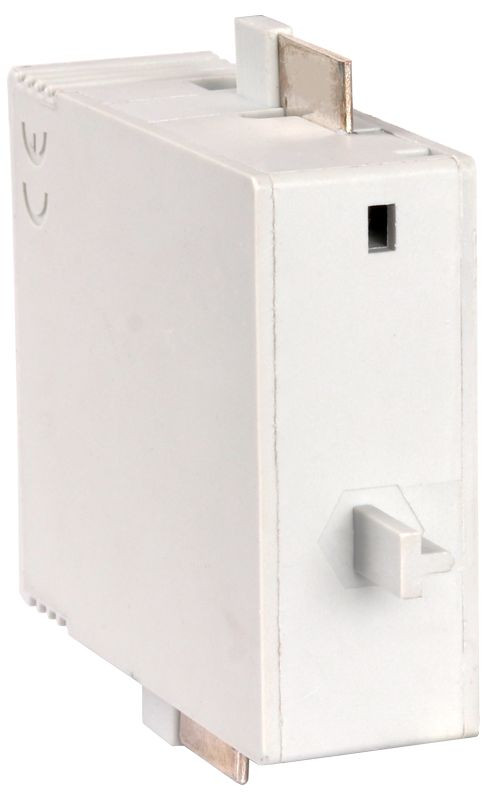

Karbantartásbarát, cserélhető betét

A betét kialakítása lehetővé teszi a gyors cserét, ami előnyt jelent karbantartáskor vagy ellenőrzés során. A cserélhető modul csökkenti az állásidőt, mivel a komplett eszköz helyett elegendő magát a betétet cserélni a kompatibilis aljzatban.

Integrálhatóság energiaelosztó rendszerekbe

Az energiaelosztás területén használt DC elosztószekrényekben, inverterek DC oldalán vagy napelemes mezők védelmi pontjain a betét egy T2 DC túlfeszültség-védelmi megoldás részeként alkalmazható. A megadott feszültség- és áramparaméterek alapján illeszthető a megfelelő rendszertervhez, figyelembe véve a vonatkozó szabványokat és előírásokat.

Összegzés

A TRACON ESPD2-DC40-600V T2 DC túlfeszültség-levezető betét olyan műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik egyenáramú energiaelosztó rendszerek túlfeszültség elleni védelmére. Cserélhető betétes kialakítása megkönnyíti a karbantartást, a 600 V-os névleges feszültség és az akár 40 kA-ig terjedő levezető áram pedig lehetőséget ad a megfelelően megtervezett DC védelmi láncba illesztésre.
