Termékleírás

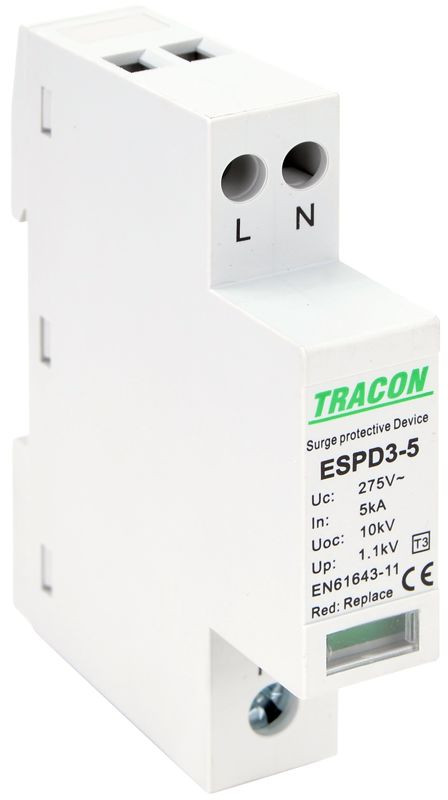

A TRACON ESPD3-5-2P T3 AC típusú túlfeszültség-levezető a finomvédelem szintjén nyújt hatékony védelmet a hálózatra kapcsolt berendezések számára. Kifejezetten 230 V-os, 2 pólusú (2P) AC hálózatokhoz készült, így jól illeszkedik lakossági és kisebb ipari elosztószekrények, kapcsolószekrények túlfeszültség-védelmi rendszerébe.
A készülék egybeépített kialakítású, ami leegyszerűsíti a szerelést és csökkenti a helyigényt a sínre szerelhető készülékek között. A T3 osztályú védelem különösen a finom elektronikai eszközök, vezérlések, háztartási készülékek és egyéb érzékeny fogyasztók utóvédelmére szolgál, a T1/T2 fokozatok után beépítve.
Műszaki jellemzők és előnyök

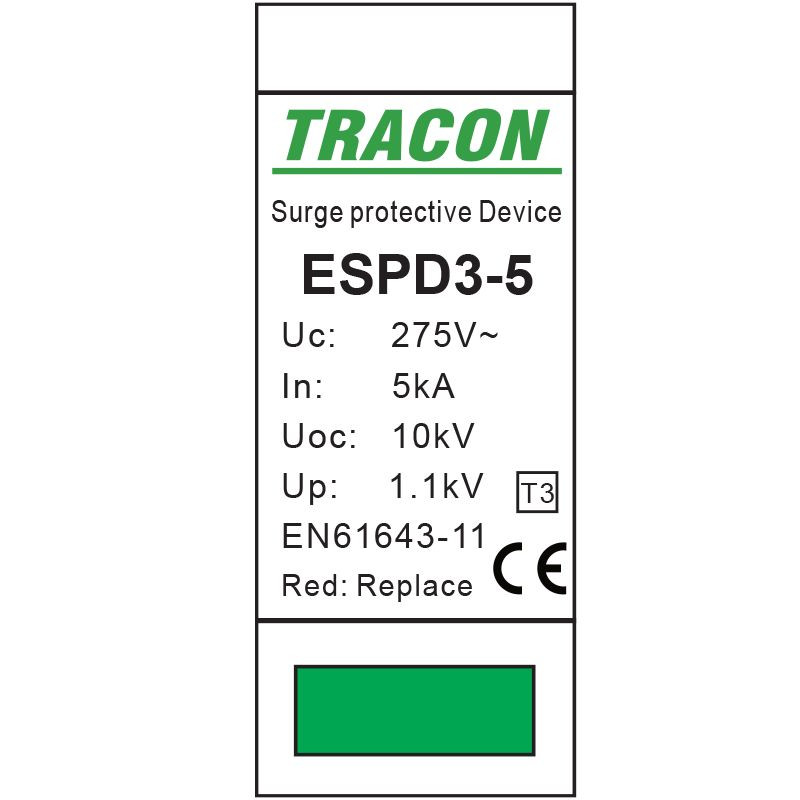

- Névleges üzemi feszültség (Uc): 275 V – alkalmas a szabványos 230/240 V AC hálózatokhoz, biztosítva a stabil működést a normál feszültségingadozások mellett.
- Névleges levezetőáram (In): 5 kA – a készülék a finomvédelem szintjén képes elnyelni a kapcsolási túlfeszültségek és kisebb villámindukált túlfeszültségek energiáját.
- Maximális üresjárási feszültség (Uoc): 10 kV – úgy tervezték, hogy a jellemző hálózati túlfeszültség-impulzusokat kezelni tudja a T3 fokozat követelményei szerint.
- Védelmi szint (Up): 1,2 kV – a levezető a túlfeszültséget ezen a szinten korlátozza, ezáltal mérsékli a csatlakoztatott készülékeket érő igénybevételt.

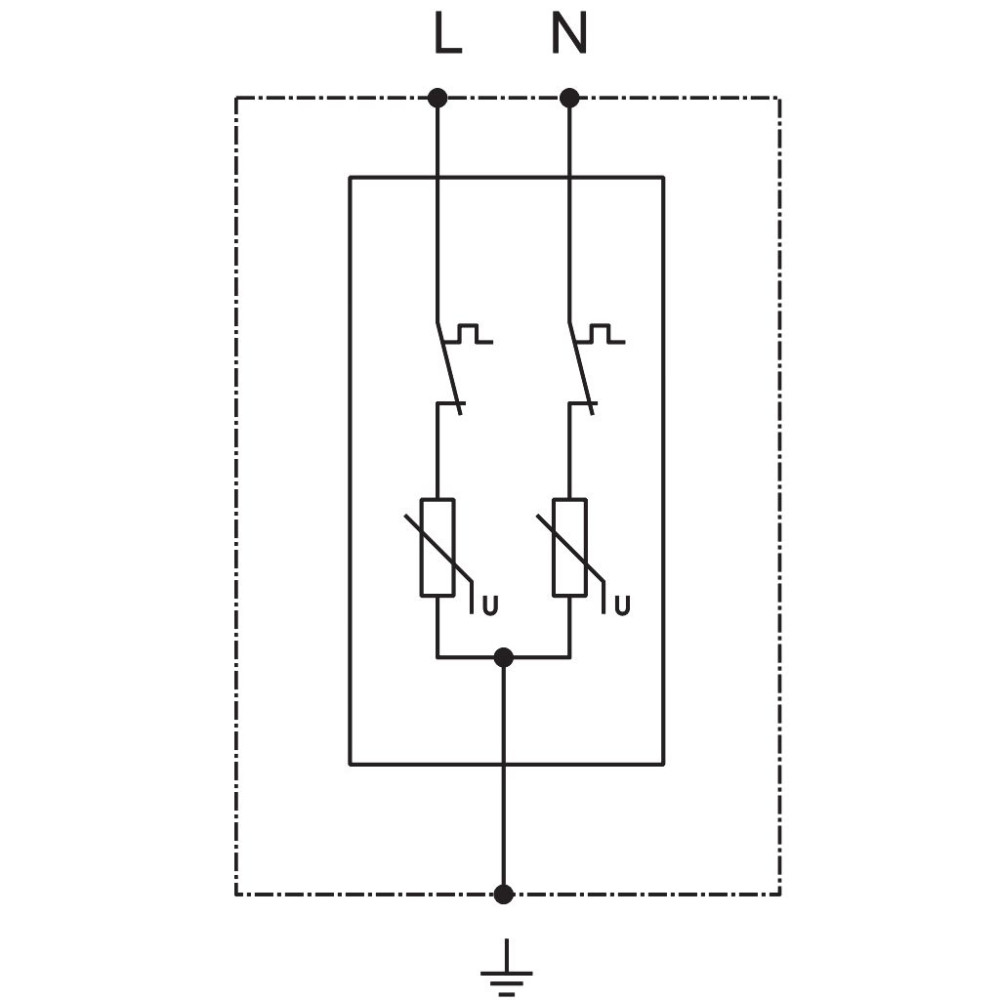

- 2 pólusú (2P) kivitel – fázis és nulla vezető védelmére alkalmas, tipikus egyfázisú rendszerekben használható.

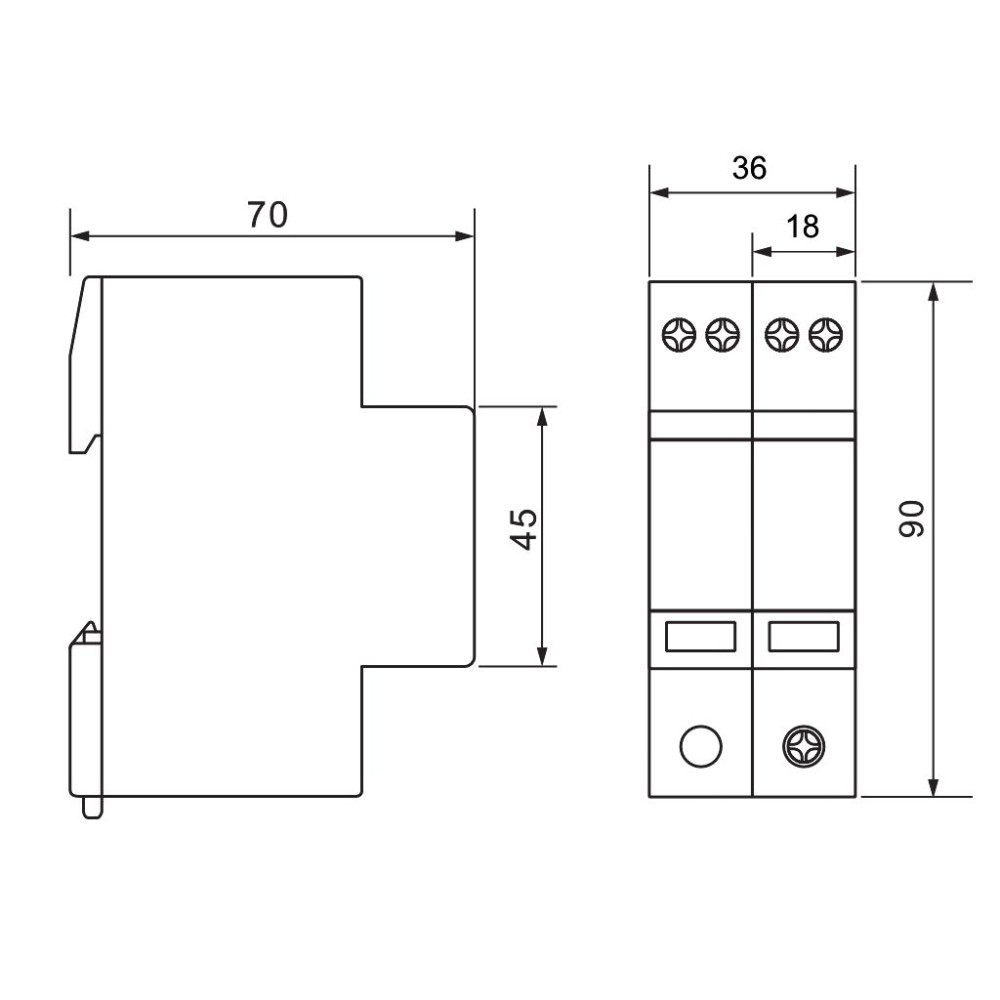

A TRACON ESPD3-5-2P kompakt mérete és sínre szerelhető kialakítása megkönnyíti a beépítést a meglévő elosztókba. A csatlakozók kialakítása a villanyszerelési gyakorlatnak megfelelő, így gyors és áttekinthető bekötést tesz lehetővé.
Alkalmazási területek
- Lakossági elosztótáblák finom túlfeszültség-védelme
- Kis irodai és kereskedelmi létesítmények fogyasztói köreinek védelme
- Érzékeny elektronikai eszközöket, vezérléseket, mérő- és kommunikációs berendezéseket tápláló áramkörök védelme
A készülék olyan rendszerekbe illeszthető, ahol már kiépített T1/T2 szintű túlfeszültség-védelem működik, és szükség van a végponti fogyasztók kiegészítő finomvédelmére.
Összegzés
A TRACON ESPD3-5-2P T3 AC túlfeszültség-levezető megbízható, helytakarékos megoldás egyfázisú hálózatok finom túlfeszültség-védelmére. Műszaki paraméterei – 275 V névleges feszültség, 5 kA névleges levezetőáram, 10 kV Uoc és 1,2 kV védelmi szint – kiegyensúlyozott védelmet nyújtanak a csatlakoztatott készülékek számára, miközben a beépítés egyszerű és áttekinthető marad a villanyszerelők számára.
