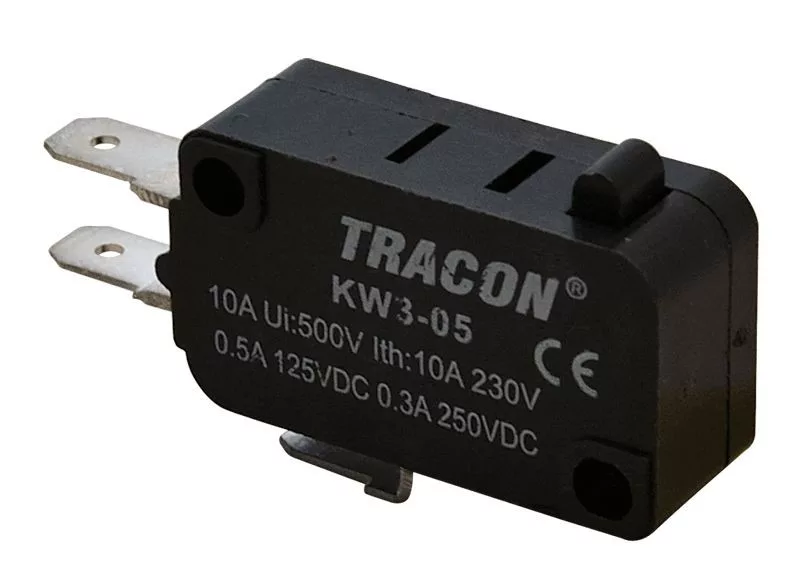

TRACON KW3-05 mikro helyzetkapcsoló ütközős karral
A TRACON KW3-05 mikro helyzetkapcsoló kompakt, megbízható megoldás különféle ipari automatizálási és gépészeti alkalmazásokhoz, ahol pontos mechanikus állapotérzékelésre van szükség. Ütközős működtető karja jól használható például mozgó alkatrészek végállásának vagy pozíciójának visszajelzésére.
Főbb jellemzők és előnyök

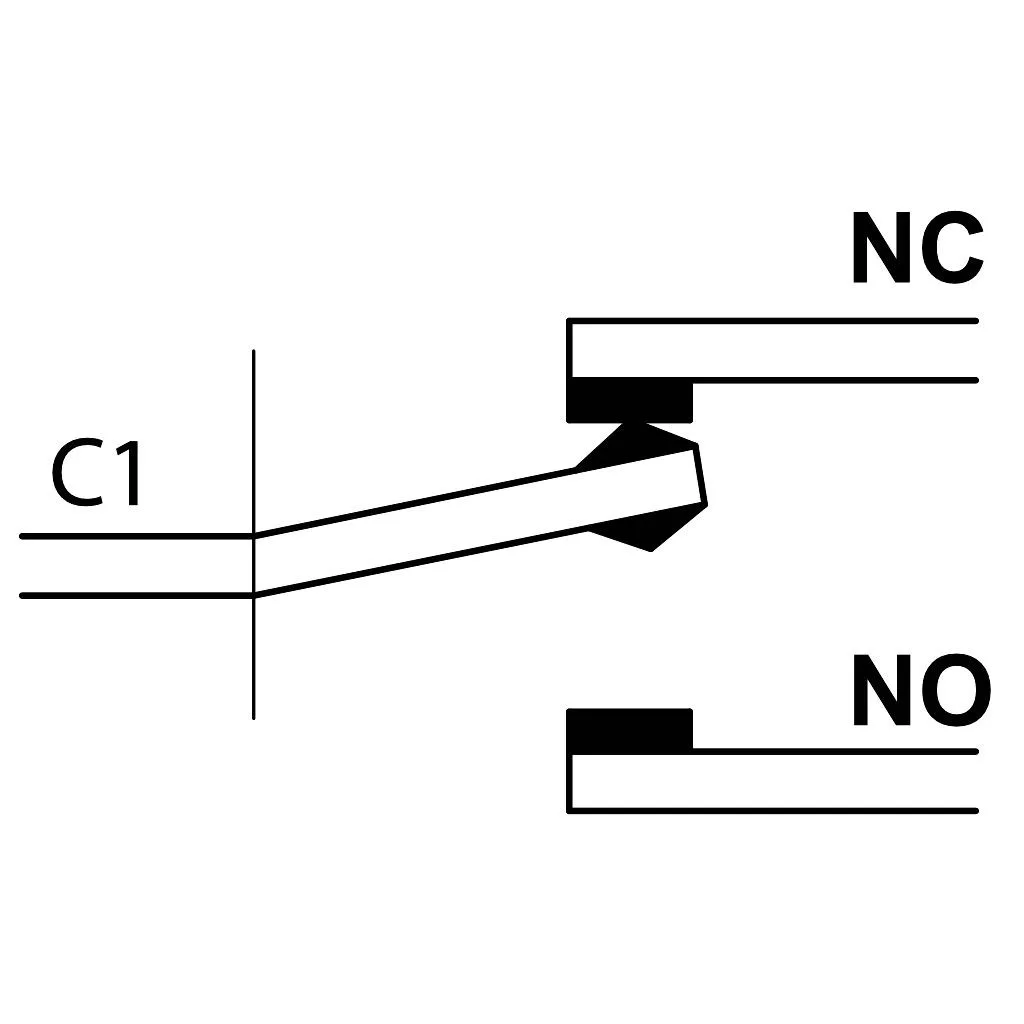

- 1×CO (váltóérintkezős) érintkező – egy váltóérintkezővel (közös, nyitó, záró) rugalmasan illeszthető különböző vezérlőáramkörökhöz.
- Terhelhetőség: 10 A / 230 VAC, illetve 0,3 A / 250 VDC, így alkalmas kis teljesítményű motorok, relék, mágnesszelepek és vezérlőáramkörök kapcsolására a gyártó előírásai szerint.

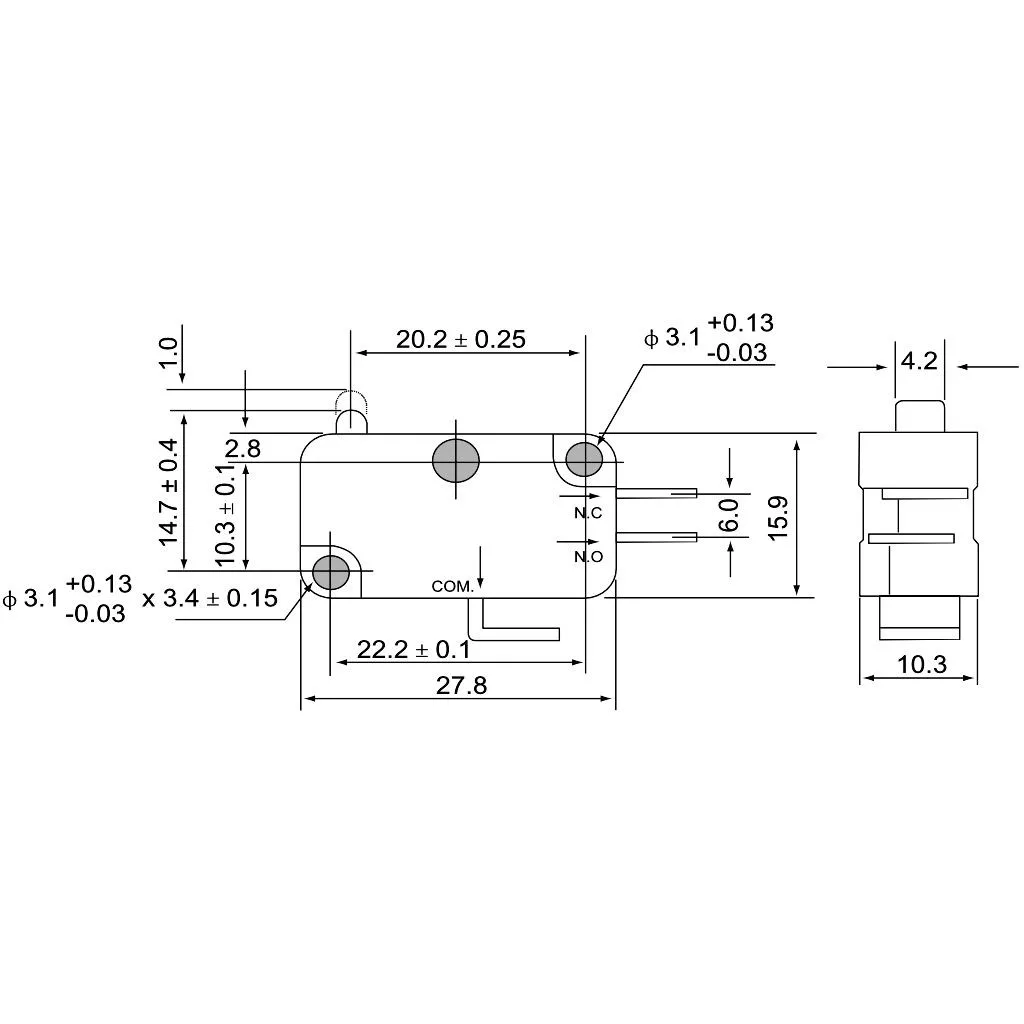

- 4,8×0,5 mm-es csúszósarus csatlakozó – elterjedt méretű, lapos sarus csatlakozás, amely gyors, forrasztásmentes szerelést tesz lehetővé, megkönnyítve a karbantartást és cserét.

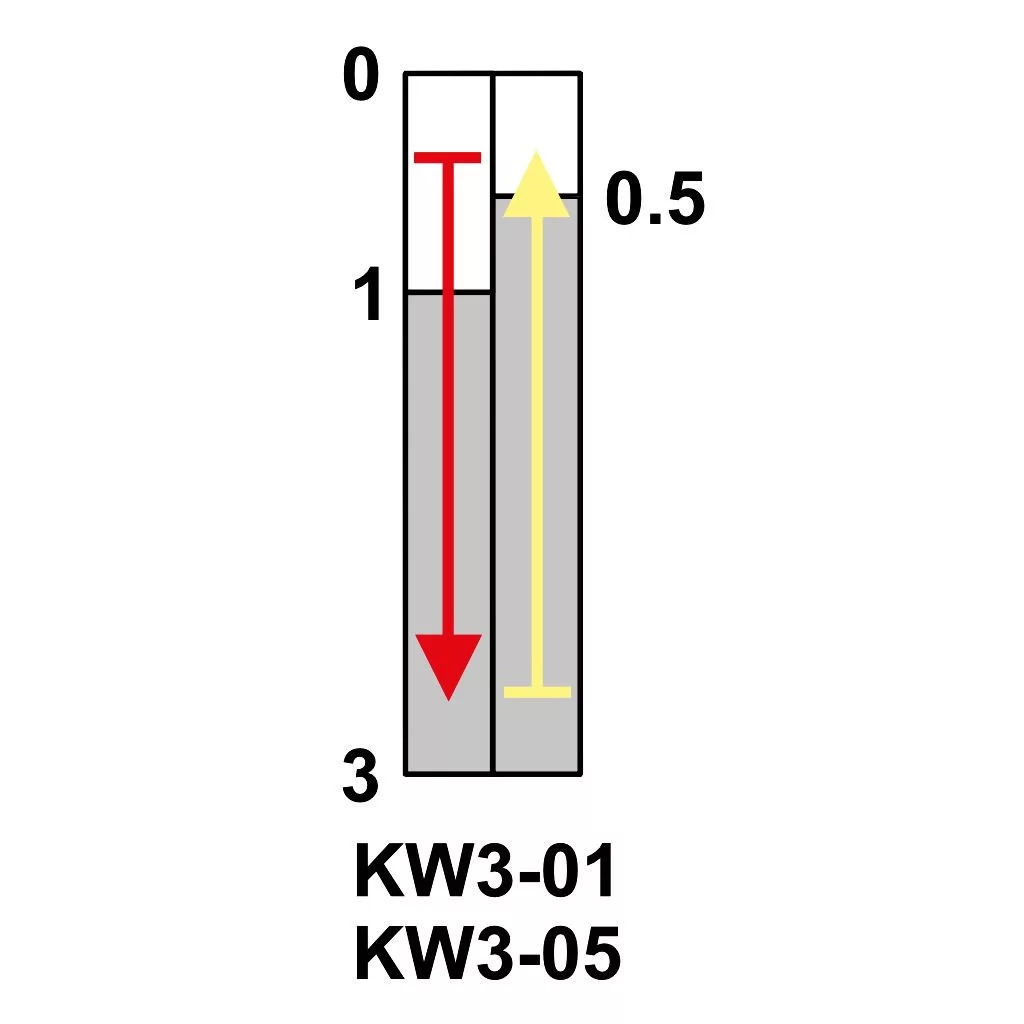

- Ütközős működtetés – a mechanikus ütközésre reagáló kar pontos, ismételhető kapcsolási pontot biztosít, ami fontos a megbízható végállásérzékeléshez.
- IP00 védettség – nyitott kivitel, ezért kifejezetten zárt készülékházba, vezérlőszekrénybe vagy egyéb védett környezetbe beépítve használható.
Alkalmazási területek
A TRACON KW3-05 mikro helyzetkapcsoló jól illeszkedik az ipari automatizálás tipikus feladataihoz, például:
- gépalkatrészek végállásának érzékelése
- kisebb gépek, berendezések mechanikus pozíció-visszajelzése
- vezérlőszekrényekben logikai vagy biztonsági áramkörök kiegészítő jeladása
A kompakt méret és a szabványos csatlakozás miatt könnyen integrálható meglévő rendszerekbe, illetve alkalmas sorozatgyártott berendezésekben való felhasználásra is.
Beépítés és használat
A kapcsolót úgy érdemes elhelyezni, hogy az ütközőkar stabil, ismételhető mechanikai jelzést kapjon, elkerülve a túlterhelést és a nem megfelelő működtetési irányt. IP00 védettsége miatt fontos, hogy megfelelő védőburkolatban, száraz, por- és érintésvédett környezetben üzemeljen. A 4,8×0,5 mm-es csúszósaruk használatával a bekötés egyszerűen, szerszámigény nélkül módosítható.
A TRACON KW3-05 így praktikus, jól tervezhető eleme lehet bármely vezérlőrendszernek, ahol megbízható mechanikus visszajelzésre van szükség, és a készülék zárt házban kerül elhelyezésre.
