Termékleírás

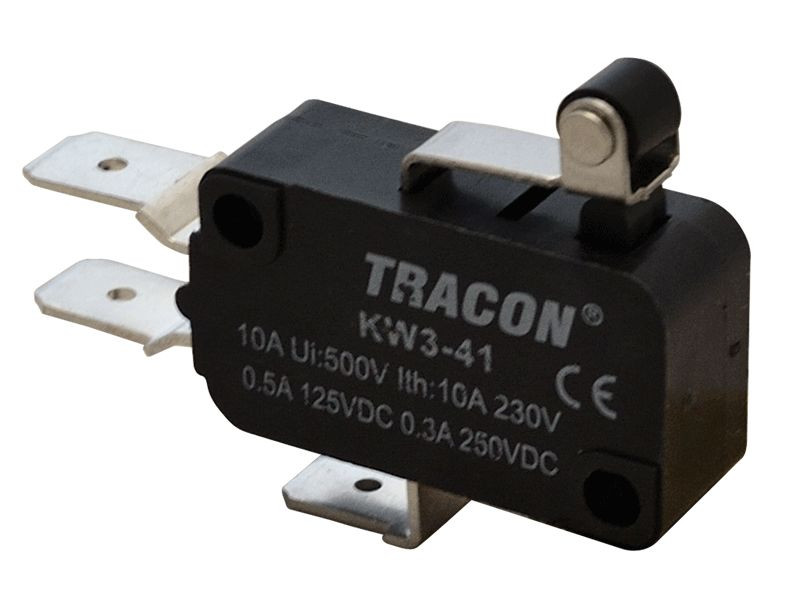

A TRACON KW3-41 mikro helyzetkapcsoló kompakt, mégis robusztus megoldás ipari automatizálási és gépészeti alkalmazásokhoz, ahol a mozgó alkatrészek pozíciójának megbízható visszajelzése szükséges. Karos-görgős működtetője lehetővé teszi, hogy a kapcsoló finom érintkezéssel reagáljon a mechanikai elmozdulásokra, így jól alkalmazható végállás- és helyzetérzékelésre.
A kapcsoló 1×CO (váltóérintkezős) kialakítása rugalmas bekötési lehetőséget kínál, így ugyanazzal az eszközzel megoldható nyitó vagy záró kontaktus kialakítása is. A 10 A / 230 VAC, illetve 0,3 A / 250 VDC terhelhetőség alkalmassá teszi kisebb motorok, mágnesszelepek, relék vagy jelzőkörök közvetlen kapcsolására, a vonatkozó előírások és terhelhetőségi határok betartása mellett.
Főbb jellemzők és előnyök
- Mikro helyzetkapcsoló karos-görgős karral – a görgő csökkenti a súrlódást, így kíméli a működtető felületet, és egyenletes kapcsolási érzetet biztosít.

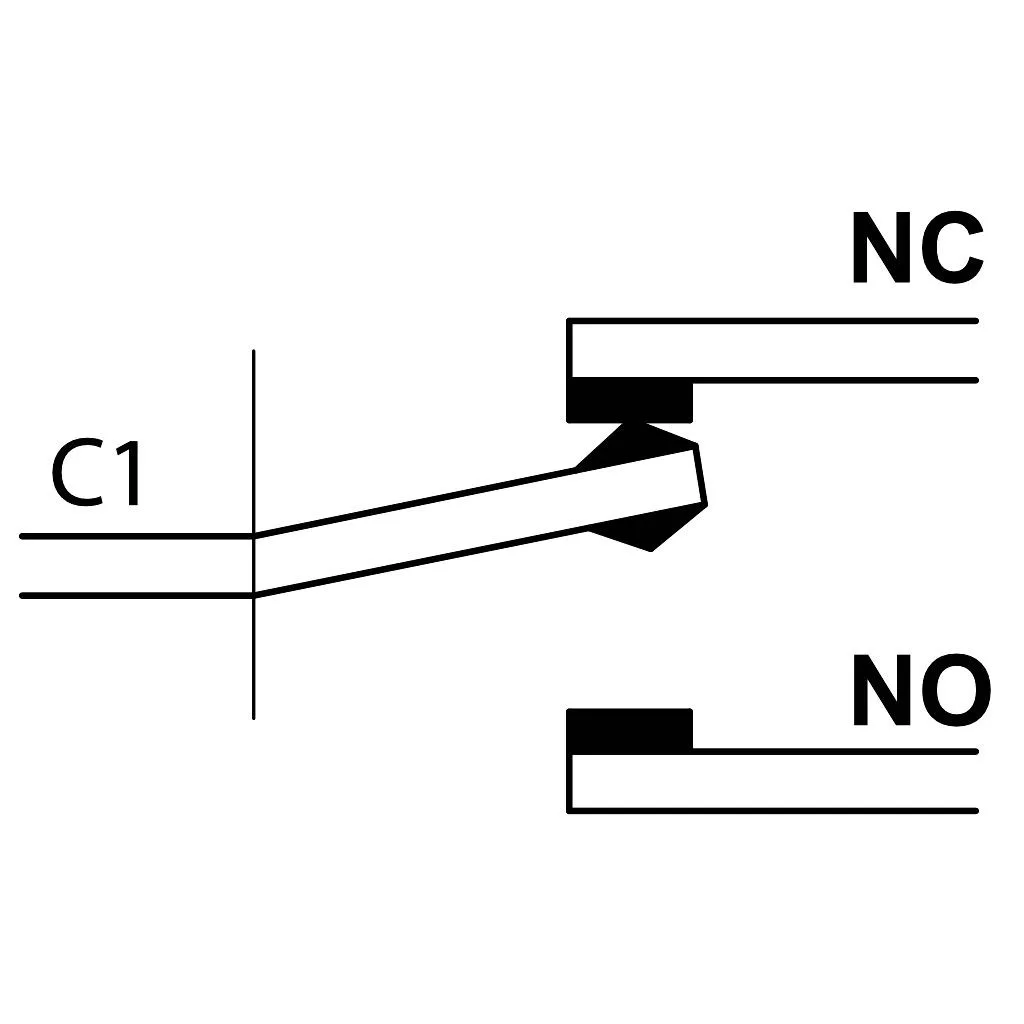

- 1×CO érintkező – egyetlen váltóérintkező, amely lehetővé teszi NO vagy NC funkció kialakítását a bekötéstől függően.
- Terhelhetőség: 10 A / 230 VAC, 0,3 A / 250 VDC – alkalmas tipikus vezérlő- és jelzőáramkörök kapcsolására a névleges értékek figyelembevételével.

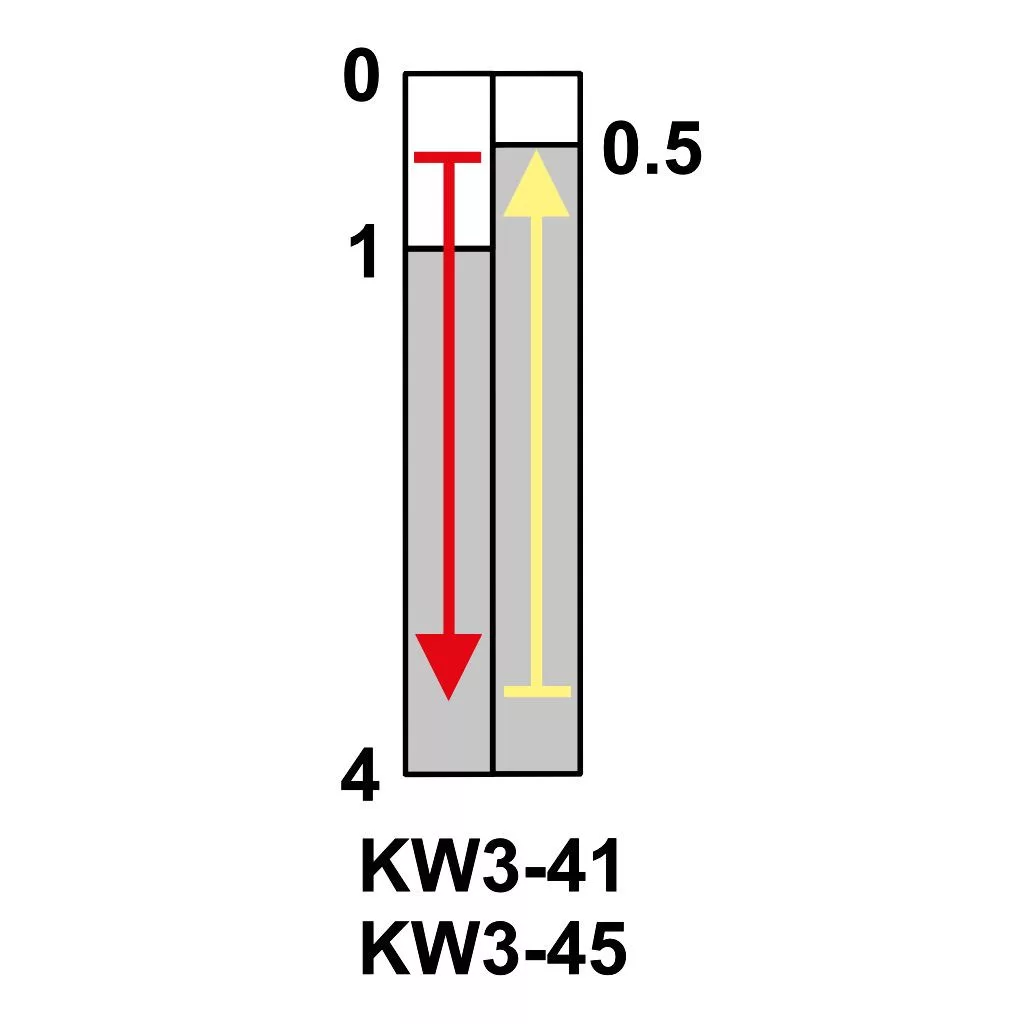

- Működtetési út: 15 mm – jól tervezhető, ismételhető kapcsolási pont, amely egyszerűsíti a gépészeti illesztést.
- Csatlakozás: 6,3×0,8 mm sarus – gyors, forrasztásmentes csatlakoztatás szabványos saruval, ami megkönnyíti a szerelést és a karbantartást.
- Védettség: IP00 – nyitott kivitel, ezért kizárólag megfelelően védett, zárt készülékházon vagy kapcsolószekrényen belül alkalmazandó.
Alkalmazási területek
A TRACON KW3-41 jól illeszkedik különféle ipari és gépészeti feladatokhoz, például gépek végállásainak érzékeléséhez, mechanikus ütközők vagy mozgatóelemek helyzetének visszajelzéséhez, illetve egyszerű automatizálási folyamatok vezérléséhez. Kompakt mérete révén szűk beépítési helyen is alkalmazható, míg a karos-görgős megoldás segít kompenzálni a kisebb mechanikai eltéréseket.
A kapcsoló használata során fontos a megfelelő mechanikai rögzítés, a névleges áram- és feszültségértékek, valamint az IP00 védettségi szint figyelembevétele, azaz a beépítés csak védett, érintés ellen zárt térben javasolt. Így a TRACON KW3-41 megbízható, hosszú távon is stabil pozícióérzékelést biztosíthat a megfelelően megtervezett ipari környezetben.
