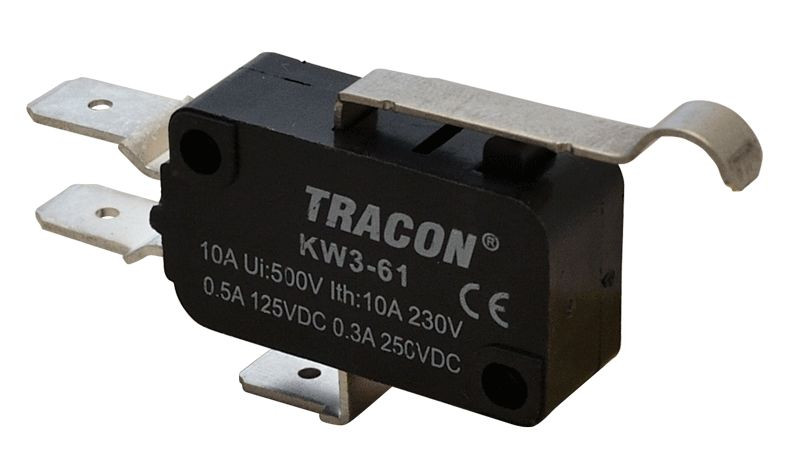

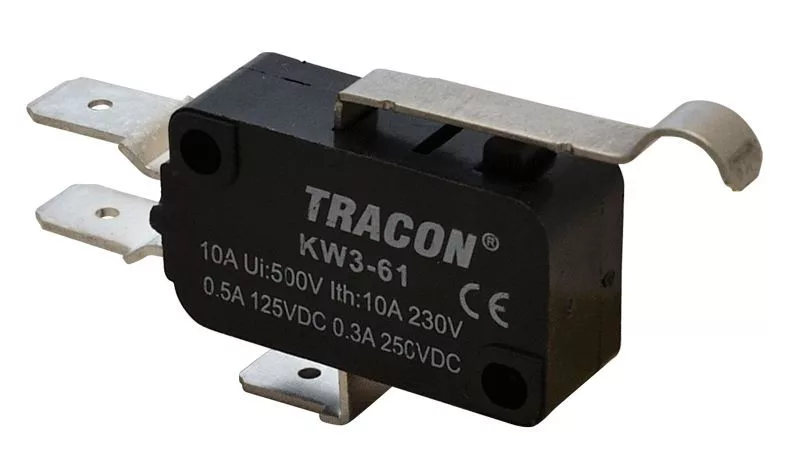

TRACON KW3-61 mikro helyzetkapcsoló – kompakt, megbízható vezérlőelem

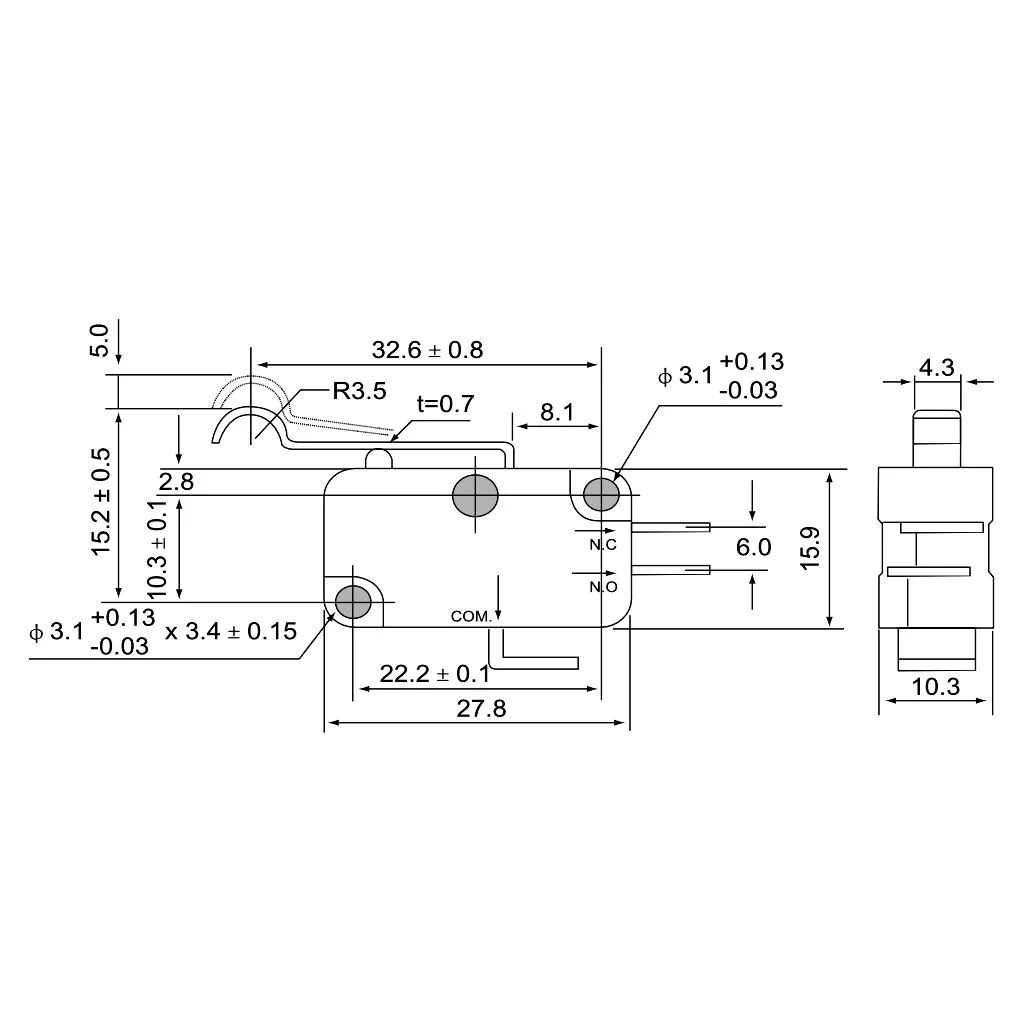

A TRACON KW3-61 mikro helyzetkapcsoló olyan ipari és gépészeti alkalmazásokhoz készült, ahol kis méretű, mégis megbízható mechanikus visszajelzésre van szükség. Kompakt, 28 mm-es háza könnyen elhelyezhető szűk beépítési helyeken, így jól illeszkedik vezérlőszekrényekbe, készülékházakba vagy gépek belső tereibe.
Főbb jellemzők és kialakítás

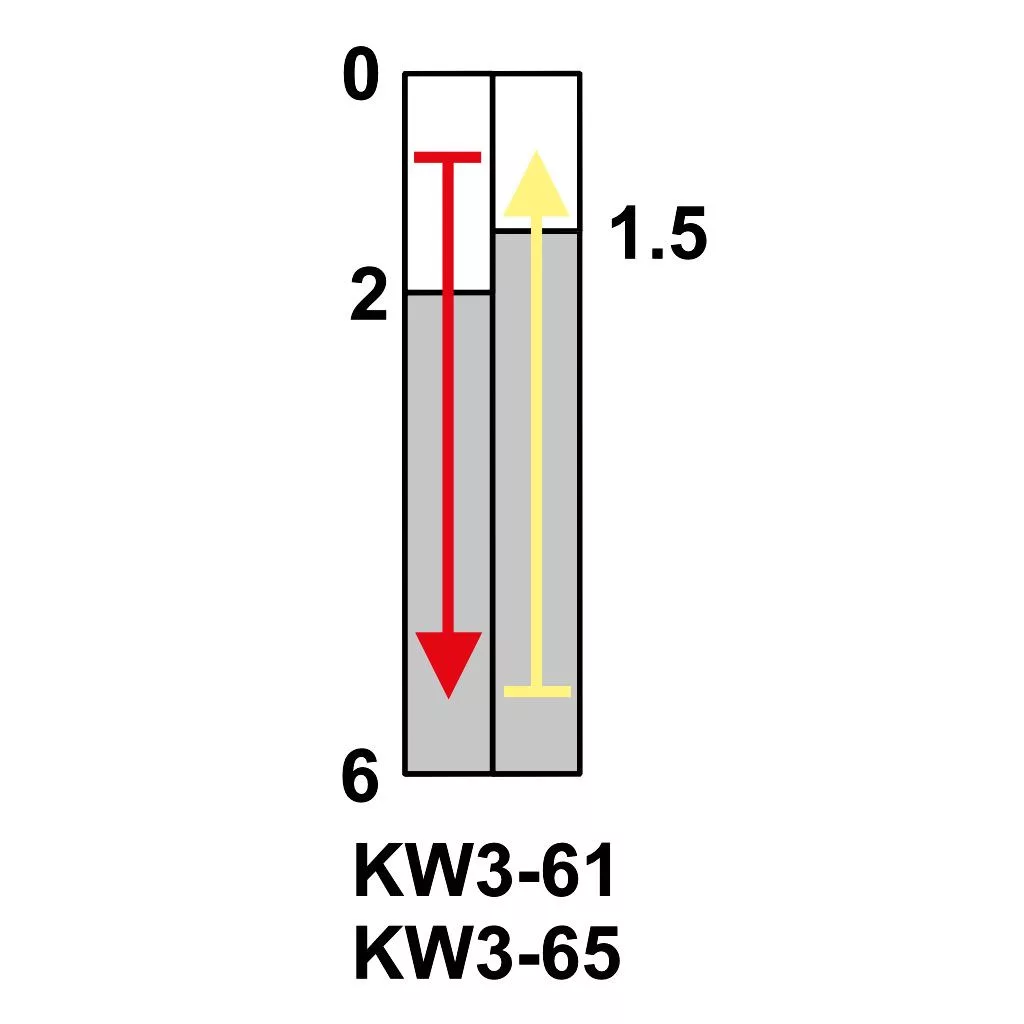

Az íves rugószáras működtető pontos és gyors működtetést tesz lehetővé, egyben csökkenti a működtetőre ható terhelést. A rugószár kialakítása miatt a kapcsoló érzékenyen reagál a kis elmozdulásokra is, ami különösen előnyös finom mechanikai pozícióérzékelésnél.

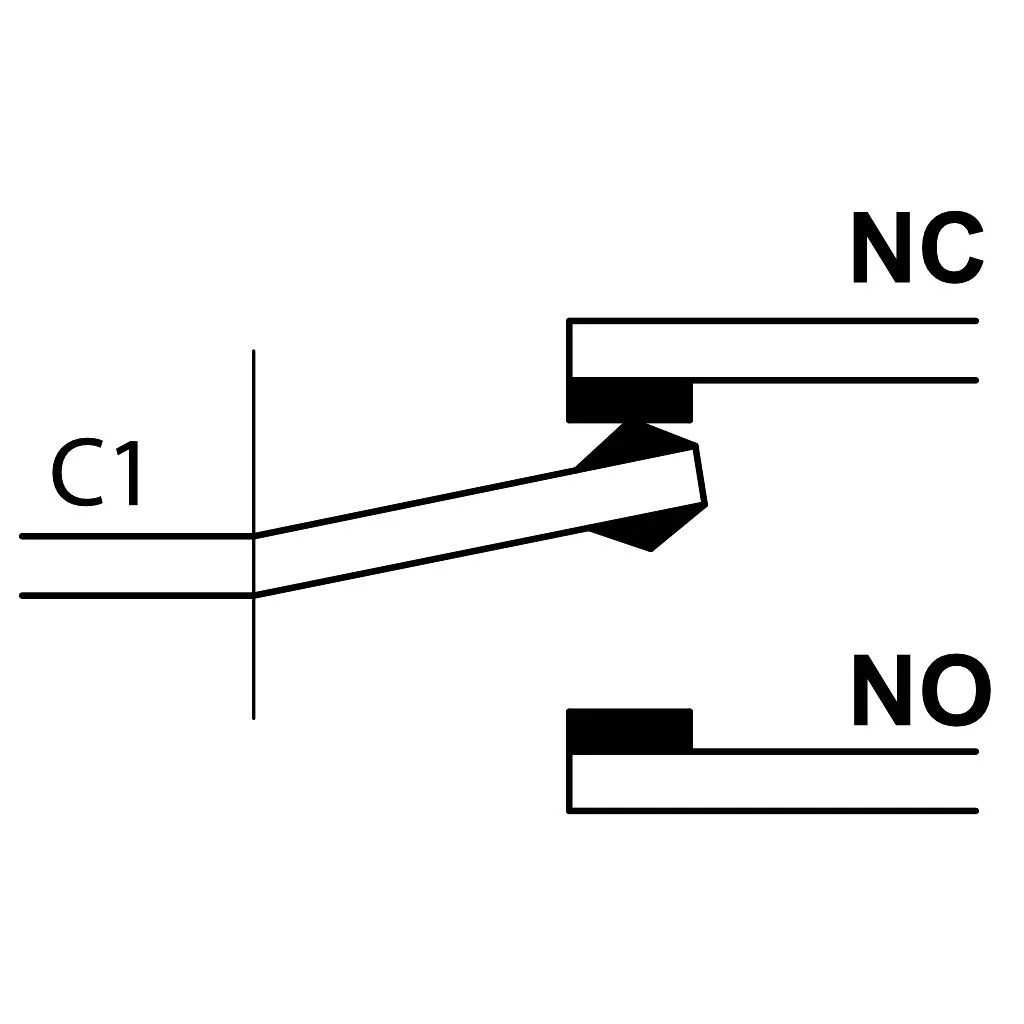

A kapcsoló 1×CO (váltóérintkezős) érintkező-kialakítással rendelkezik, így ugyanazzal az eszközzel megoldható a nyitó vagy záró funkció kialakítása, a bekötéstől függően. Ez rugalmasságot ad a tervezésnél, és csökkenti a szükséges készletféleségek számát.
A 6,3×0,8 mm-es csúszósarus csatlakozók gyors, forrasztás nélküli bekötést tesznek lehetővé, ami megkönnyíti a szerelést, karbantartást vagy esetleges cserét. A szabványos saruk széles körben használtak az ipari vezérléstechnikában, így a kapcsoló könnyen integrálható meglévő rendszerekbe.
Elektromos adatok és alkalmazási terület
A kapcsoló váltakozó áramú oldalon 10 A/230 VAC, egyenáramú üzemmódban pedig 0,3 A/250 VDC terhelhetőséggel használható. Ezek az értékek alkalmassá teszik jeladási, vezérlési és alacsonyabb teljesítményű kapcsolási feladatokra, például segédérintkezőként, állapot-visszajelzőként vagy finom pozíciókapcsolóként.
IP00 védettsége miatt a TRACON KW3-61 csak zárt, megfelelően szigetelt készülékházban vagy vezérlőszekrényben alkalmazható, ahol nem éri közvetlen por, nedvesség vagy mechanikai behatás. Ilyen környezetben stabil és hosszú távon is megbízható működésre alkalmas.
Felhasználási példák
A kapcsoló jól használható gépészeti végállás- vagy helyzetvisszajelzésre, készülékek belső mechanikus érzékelőjeként, illetve különféle automatizálási feladatoknál. Kompakt mérete és íves rugószáras működtetője miatt alkalmas olyan pontokra is, ahol a mozgás kicsi, de pontos visszajelzésre van szükség.
A TRACON KW3-61 mikro helyzetkapcsoló így hatékony, helytakarékos megoldást kínál ipari automatizálási és vezérléstechnikai alkalmazásokhoz, ahol fontos a megbízható mechanikus kapcsolás és az egyszerű, gyors bekötés.
