TRACON LS15GQ21-B - Helyzetkapcsoló, görgős 1xCO, 2A/230V AC-15, 0,3A/250V DC-13, 90°, IP00

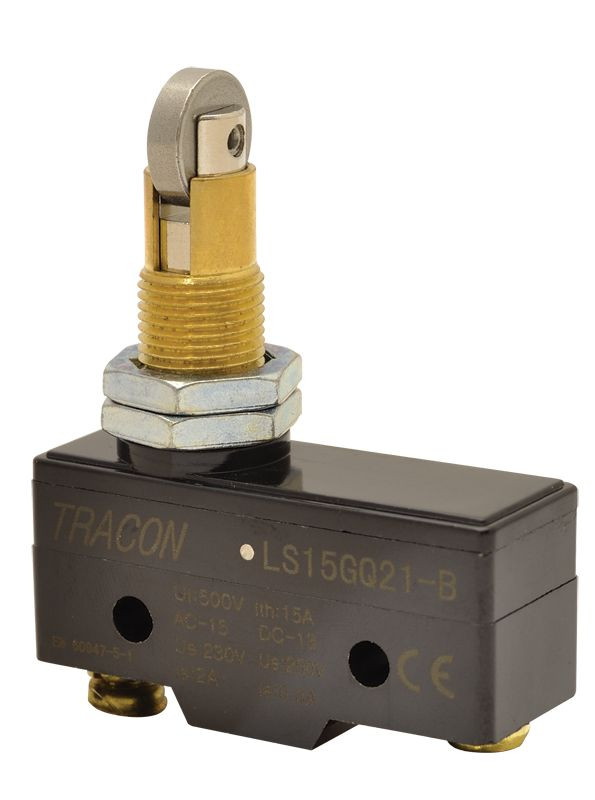

TRACON LS15GQ21-B görgős helyzetkapcsoló

A TRACON LS15GQ21-B egy kompakt, görgős karral szerelt helyzetkapcsoló, amelyet gépek, berendezések és ipari vezérlőkörök állapotának visszajelzésére, illetve egyszerű pozícióérzékelési feladatokra terveztek. Kialakítása lehetővé teszi, hogy mechanikus elmozdulást egyértelmű, elektromos kapcsolójelre alakítson.

Főbb jellemzők és felépítés

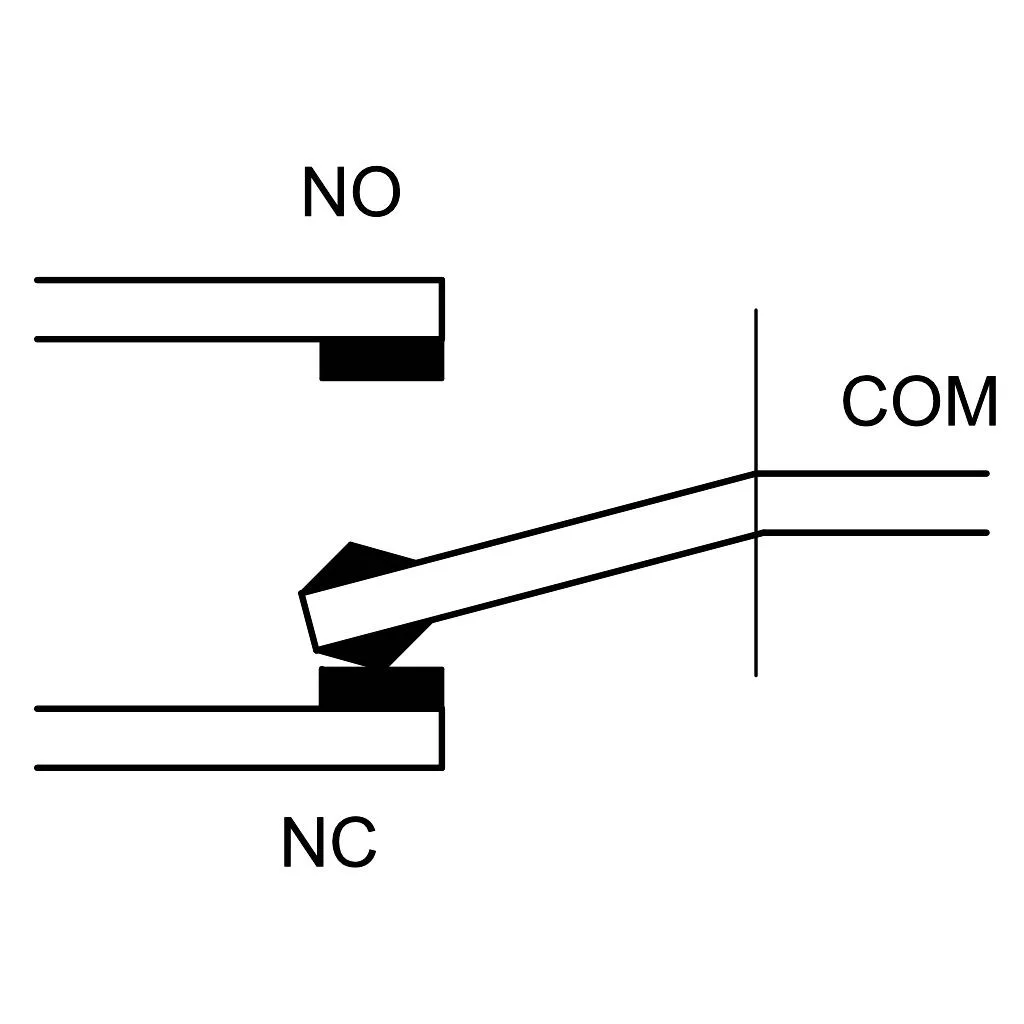

A készülék 1 váltóérintkezővel (1xCO) rendelkezik, így ugyanazzal a kapcsolóval nyitó és záró funkció is megvalósítható, a vezérlőkör kialakításától függően. A görgős működtetőkar stabil, jól ismételhető kapcsolási pontot biztosít, ami különösen hasznos a mechanikusan ütköző alkatrészek pozíciójának érzékelésénél.

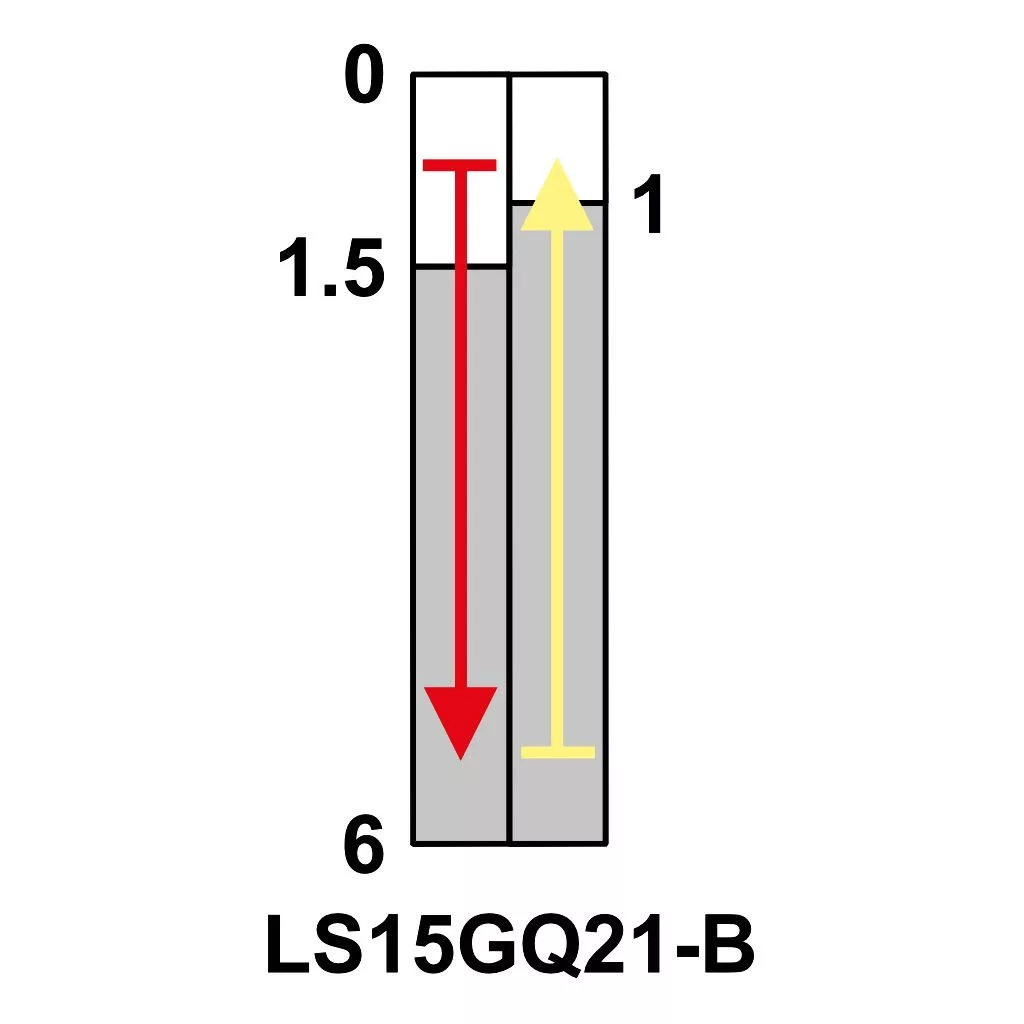

A kapcsoló 90°-os működtetési szögre van optimalizálva, ez megkönnyíti a tervezést és a beépítést: egyértelmű, jól meghatározott elfordulás mellett ad kapcsolójelet. A burkolat IP00 védettségű, ezért a készüléket mindig megfelelő, érintésvédelmet és környezeti védelmet biztosító házba vagy kapcsolószekrénybe kell építeni.

Elektromos adatok és alkalmazás

A TRACON LS15GQ21-B AC-15 kapcsolási kategóriában 2 A / 230 V, DC-13 kategóriában 0,3 A / 250 V terhelhetőséggel használható. Ezek az értékek tipikusan vezérlőáramkörök, mágneskapcsolók tekercsei vagy jelzőkörök kapcsolására alkalmasak, nem pedig nagy teljesítményű főáramkörök kapcsolására.

A készülék jól illeszkedik ipari automatizálási feladatokhoz, például gépalkatrészek véghelyzetének, ajtók, fedelek vagy mechanikus ütközők elérésének érzékelésére. A görgős kivitel csökkenti a kopást és a mechanikus igénybevételt a működtető felületen, így egyenletesebb működést eredményezhet a megfelelő beépítés mellett.

Beépítési szempontok

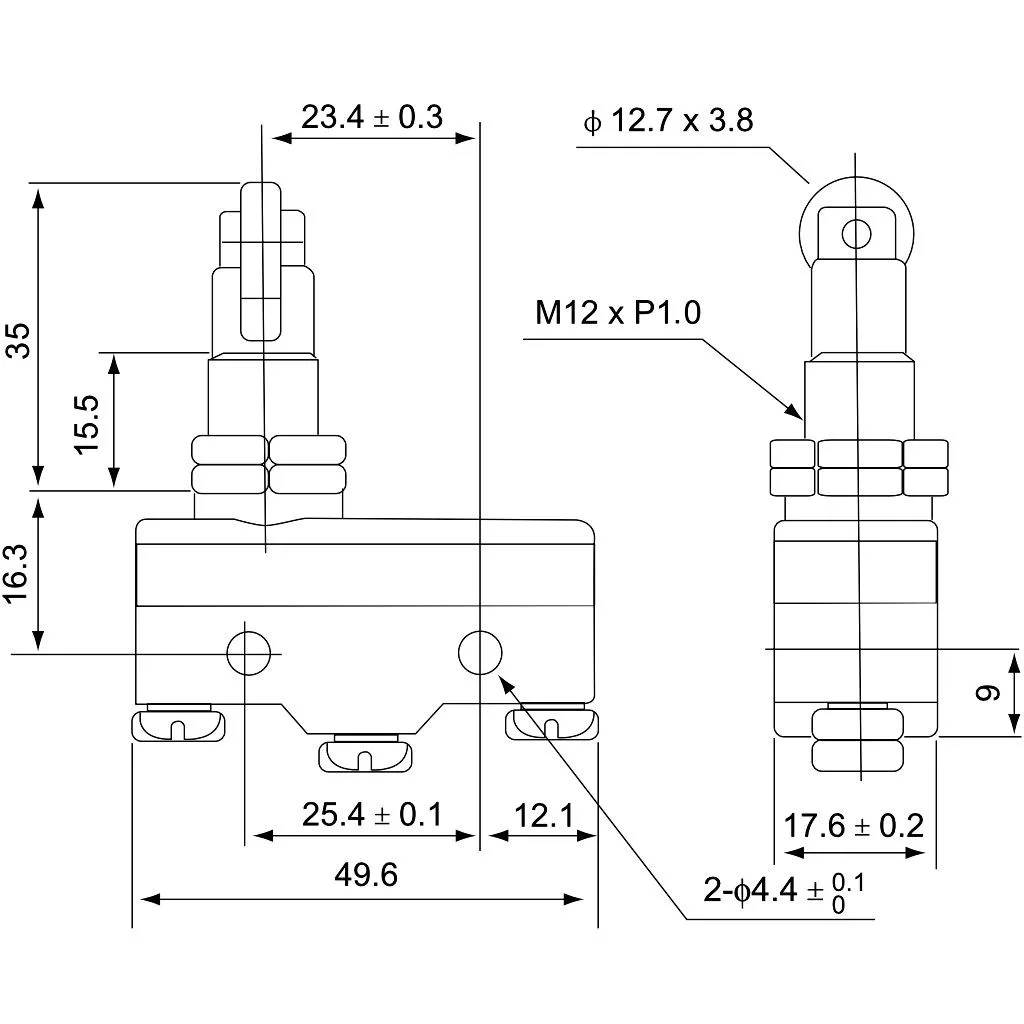

Az IP00 védettség miatt a helyzetkapcsolót mindig zárt, megfelelően szellőző, de érintésvédett térben célszerű elhelyezni. A mechanikus működtető elemet úgy kell kialakítani, hogy a görgős kar egyértelműen, túlterhelés nélkül érintkezzen az ütközővel, és a 90°-os működtetési tartományon belül dolgozzon.

A sorkapcsokhoz történő csatlakoztatáskor érdemes a gyártó ajánlásai szerinti vezeték-keresztmetszetet és végelzárást alkalmazni, a megbízható kontaktus és a hosszú távú üzembiztonság érdekében.

Felhasználási területek

A TRACON LS15GQ21-B jó választás lehet olyan ipari és gépészeti alkalmazásokhoz, ahol:

• mechanikus véghelyzetet vagy pozíciót kell jelezni,
• kisáramú vezérlőköröket kapcsolnak,
• kompakt, egy váltóérintkezős megoldásra van szükség,
• a kapcsoló külön burkolatba vagy kapcsolószekrénybe kerül beépítésre.

Megfelelő tervezés és beépítés mellett a készülék megbízható eleme lehet az ipari vezérlőrendszereknek, visszajelzést adva a mozgó gépelemek aktuális helyzetéről.
