Termékleírás

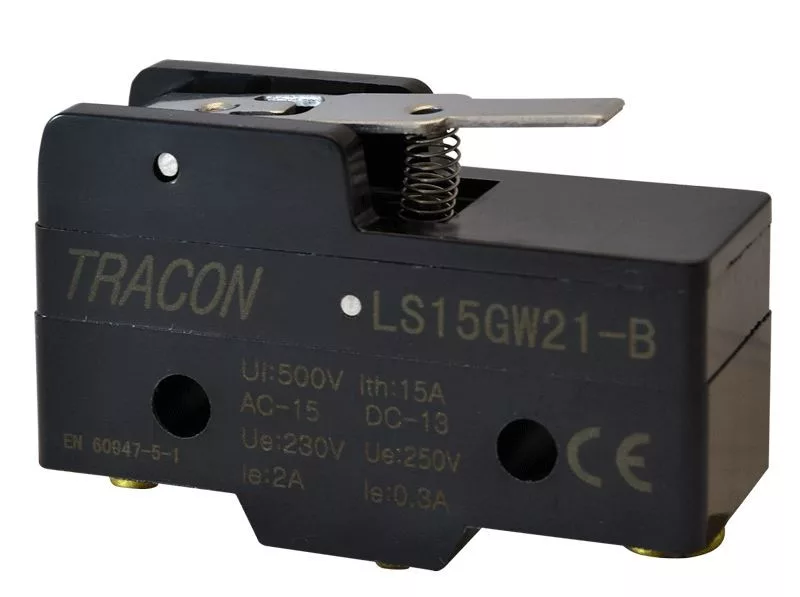

A TRACON LS15GW21-B rugószáras helyzetkapcsoló kifejezetten ipari automatizálási és gépészeti alkalmazásokhoz készült, ahol a mozgó gépelemek pozíciójának pontos, ismételhető visszajelzése szükséges. Kompakt mérete és egyszerű mechanikája miatt ideális választás vezérlőszekrényekbe, gépházakba, illetve olyan helyekre, ahol kis hely áll rendelkezésre a szereléshez.
Főbb jellemzők és előnyök
- Rugószáras kivitel – A lineárisan mozgó, rugóterhelésű szár érzékenyen reagál a mechanikai elmozdulásra, így alkalmas végállások, ütközők vagy pozíciók érzékelésére.

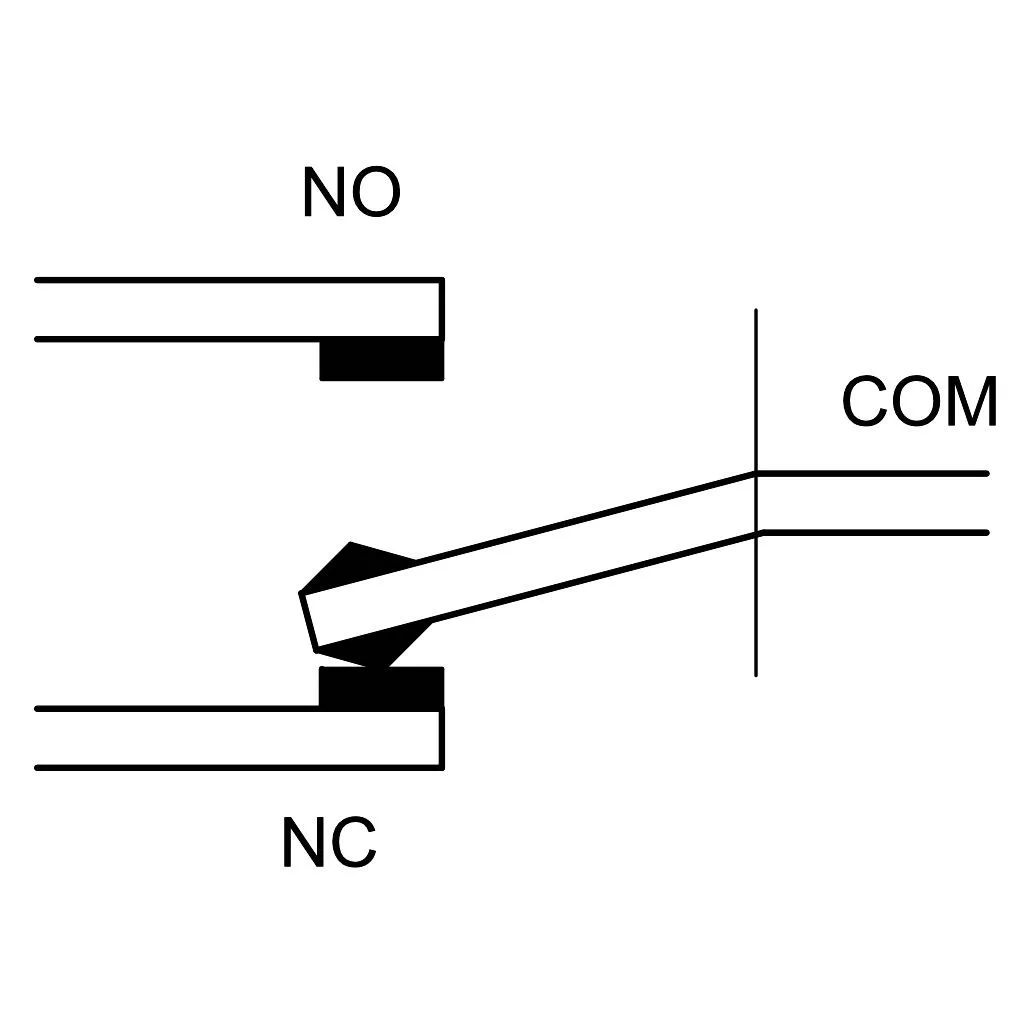

- 1xCO (váltóérintkező) – Egy átkapcsoló érintkező (NO/NC) biztosít rugalmas kapcsolási lehetőséget, akár nyugalmi zárású, akár nyugalmi nyitású vezérlőkörökhöz.
- Ipari terhelési kategóriák – AC-15 kategóriában 2 A / 230 V, DC-13 kategóriában 0,3 A / 250 V kapcsolására alkalmas, ami jól illeszkedik mágneskapcsolók, relék és vezérlőáramkörök működtetéséhez.

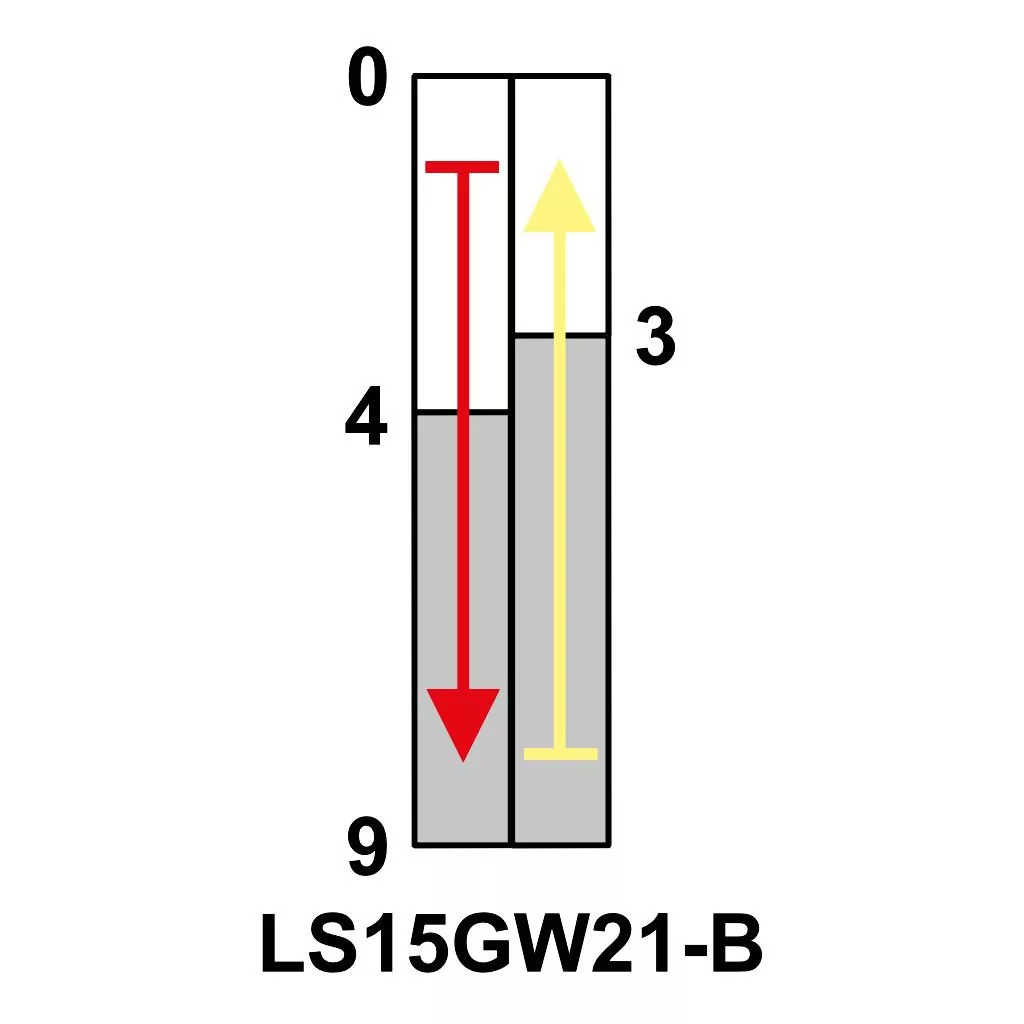

- 17 mm működtetési út – A 17 mm-es löket lehetővé teszi a jól beállítható működtetési pontot, ami különösen hasznos, ha a mechanikai elmozdulás nagyobb tartományban történik.
- IP00 védettség – Nyitott kivitel, ezért zárt vezérlőszekrényben vagy megfelelően védett géptérben való beépítésre ajánlott, ahol nincs közvetlen kitettség por, nedvesség vagy érintés felé.
Alkalmazási területek
A TRACON LS15GW21-B jól használható különféle ipari és gépészeti környezetben, például:
- gépek és berendezések végállás-érzékelésére,
- lineáris mozgatások pozíció-visszajelzésére,
- vezérlőáramkörök állapotváltásának indítására,
- mechanikus ütközők, karok, csúszó vagy emelő elemek helyzetének felügyeletére.
Ezekben az alkalmazásokban a stabil mechanikai felépítés és a megbízható érintkezőtechnika hozzájárul a folyamatok kiszámítható működéséhez.
Beépítési és használati szempontok
A kapcsoló IP00 védettsége miatt olyan helyre ajánlott szerelni, ahol a készülék érintés és szennyeződések ellen burkolattal védett. A bekötésnél célszerű a vonatkozó szabványoknak és a vezérlőrendszer követelményeinek megfelelő vezeték- és túláramvédelem alkalmazása.
A rugószár mozgatását mindig úgy kell kialakítani, hogy a mechanikai ütközés ne terhelje túl a kapcsolót, és a 17 mm-es működtetési út tartományán belül maradjon. Így biztosítható a hosszú távon is megbízható, stabil működés.
A TRACON LS15GW21-B helyzetkapcsoló azoknak a felhasználóknak nyújt praktikus megoldást, akik egy kompakt, váltóérintkezős, kisáramú ipari kapcsolót keresnek, jól meghatározható működtetési úttal, zárt ipari vezérlő rendszerekhez illesztve.
