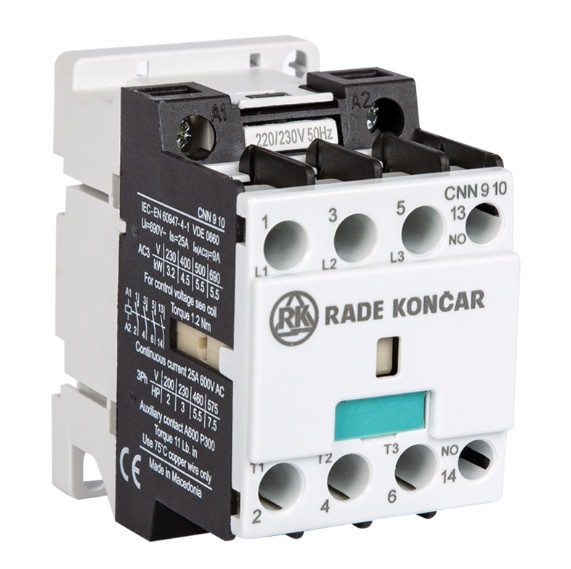

Rade Koncar RK CNN09 10 mágneskapcsoló
A Rade Koncar RK CNN09 10 mágneskapcsoló megbízható választás kis és közepes teljesítményű váltakozó áramú motorok, illetve egyéb háromfázisú fogyasztók kapcsolására ipari vezérlő- és elosztószekrényekben. Kialakítása megfelel a tipikus ipari automatizálási feladatok követelményeinek, így jól illeszkedik gépgyártási, gépészeti és általános villamosipari alkalmazásokba.
Fő műszaki jellemzők
- Névleges áram: 9 A
- Méretezett motorteljesítmény: 4,5 kW (AC3, 400 V, 50 Hz)
- Tekercsfeszültség: 220/230 V, 50 Hz
- Érintkező-konfiguráció: 1 NO segédérintkező
- Felhasználási terület: AC-3 kapcsolási kategória, háromfázisú aszinkron motorok indítása és leállítása
A 4,5 kW-os (AC3, 400 V) teljesítmény-tartomány a legtöbb kisebb hajtás, szivattyú, ventilátor vagy kompresszor számára megfelelő, így a készülék széles körben alkalmazható általános ipari gépekben.
Előnyök és felhasználás
A 220/230 V, 50 Hz-es vezérlőtekercsnek köszönhetően a mágneskapcsoló közvetlenül illeszthető a szabványos vezérlőfeszültségű rendszerekhez, ami leegyszerűsíti a tervezést és a kivitelezést. A beépített 1 záró (1NO) segédérintkező lehetővé teszi visszajelző áramkörök, jelzőlámpák vagy vezérlőlogika kialakítását anélkül, hogy külön segédérintkező blokkra lenne szükség.
A kompakt kialakítás előnyt jelent szűk vezérlőszekrényekben, ahol fontos a helytakarékosság. A készülék ipari környezetre tervezett, robusztus felépítése támogatja a tartós, üzembiztos működést a mindennapi kapcsolási ciklusok során.
Alkalmazási példák
A Rade Koncar RK CNN09 10 mágneskapcsoló tipikusan az alábbi feladatokra használható:
- Háromfázisú aszinkron motorok kapcsolása AC-3 üzemben
- Szivattyúk, ventilátorok, kisebb kompresszorok indítása és leállítása
- Ipari gépek, szállítószalagok, egyszerű gépegységek vezérlése
- Általános ipari vezérlőszekrényekben történő felhasználás, ahol 9 A névleges áramig szükséges megbízható kapcsolóelem
A termék műszaki paraméterei alapján jól illeszthető a RADE KONCAR mágneskapcsoló családba, és alkalmas olyan projektekhez, ahol fontos a stabil kapcsolási teljesítmény és az egyszerű beépíthetőség. A megfelelő védelem (például hőkioldó relé) kiválasztásával komplett motorindító áramkör alakítható ki belőle.
